راهنمای انتخاب ظرفیت فن کویل + جدول کامل بر اساس متراژ و عایق‌ بندی

راهنمای عملی و جامع برای خریداران آگاه سیستم‌ های تهویه مطبوع | فرا اکسیژن

جدول انتخاب ظرفیت فن کویل بر اساس متراژ و عایق‌ بندی ساختمان

چرا انتخاب ظرفیت مناسب فن کویل اهمیت دارد؟

انتخاب ظرفیت فن کویل یکی از مهم‌ ترین تصمیم‌ هایی است که در مرحله طراحی سیستم تهویه مطبوع باید گرفته شود. دستگاهی که ظرفیت آن بیش از نیاز فضا باشد، نه‌ تنها هزینه خرید بالاتری دارد، بلکه در عمل هم کارایی ضعیفی نشان می‌ دهد؛ کمپرسور پی‌ در پی روشن و خاموش می‌ شود، رطوبت‌ گیری فضا ناقص انجام می‌ شود و عمر دستگاه کاهش می‌ یابد. دستگاه کم‌ ظرفیت هم به همین اندازه مشکل‌ ساز است: موتور مدام زیر بار کامل کار می‌ کند، به دمای مطلوب نمی‌ رسید و هزینه برق افزایش می‌ یابد.

در این مقاله با بهره گیری از تجربیات ASHRAE و بر اساس استانداردهای عملی به کار رفته در پروژه‌ های ایرانی، جدول‌ های کاربردی ارائه داده‌ ایم که انتخاب صحیح ظرفیت را برای شما ساده می‌ کند.

نکته: اگر ترجیح می‌ دهید این مطلب را به صورت ویدئو ببینید، توضیحات تصویری کامل این موضوع را در بخش فراویدئو فرا اکسیژن مشاهده کنید.

واحدهای اندازه‌ گیری ظرفیت فن کویل

قبل از بررسی جدول‌ ها، آشنایی با واحد های ظرفیت ضروری است:

• BTU/h (British Thermal Unit per hour): رایج‌ ترین واحد در بازار ایران. هر BTU معادل انرژی لازم برای گرم کردن یک پوند آب به اندازه یک درجه فارنهایت است.

• TR (Ton of Refrigeration): هر ۱ TR معادل ۱۲۰۰۰ BTU/h است. در پروژه‌ های بزرگ معمولاً از این واحد استفاده می‌ شود.

• kW: در برخی کاتالوگ‌ های اروپایی استفاده می‌ شود. هر ۱ kW سرمایشی تقریباً ۳۴۱۲ BTU/h است.

قاعده سرانگشتی: برای فضا های معمولی مسکونی با عایق‌ بندی متوسط، حدوداً ۵۰۰ تا ۶۰۰ BTU/h به ازای هر متر مربع مساحت نیاز است.

جدول اصلی: انتخاب ظرفیت بر اساس متراژ و عایق‌ بندی

جدول زیر بر اساس شرایط آب‌ و هوایی معتدل ایران (تهران، اصفهان، شیراز) تنظیم شده است. برای شهرهای گرم‌ تر یا سرد تر به ضرایب تصحیح در بخش بعدی مراجعه کنید:

متراژ فضا (m²)	عایق‌بندی خوب	عایق‌بندی متوسط	عایق‌بندی ضعیف
تا ۲۰ متر	۸۰۰۰ BTU	۱۰۰۰۰ BTU	/ ۱ BTU ۱۲۰۰۰ TR
۲۰ تا ۳۵ متر	۱۲۰۰۰ BTU	۱۵۰۰۰ BTU	/ ۱.۵ BTU ۱۸۰۰۰ TR
۳۵ تا ۵۰ متر	۱۸۰۰۰ BTU	۲۰۰۰۰ BTU	/ ۲ BTU ۲۴۰۰۰ TR
۵۰ تا ۷۵ متر	۲۴۰۰۰ BTU	۳۰۰۰۰ BTU	/ ۳ BTU ۳۶۰۰۰ TR
۷۵ تا ۱۰۰ متر	۳۶۰۰۰ BTU	۴۰۰۰۰ BTU	/ ۴ BTU ۴۸۰۰۰ TR
۱۰۰ تا ۱۳۰ متر	۴۸۰۰۰ BTU	۵۰۰۰۰ BTU	/ ۵ BTU ۶۰۰۰۰ TR

این جدول برای ارتفاع سقف استاندارد ۲.۷ تا ۳.۲ متر تنظیم شده است. برای سقف‌ های بلند تر، ظرفیت را بر اساس ضرایب بخش بعد تصحیح کنید.

منظور از سطح عایق‌ بندی چیست؟

عایق‌ بندی ضعیف
ساختمان‌ های قدیمی (قبل از سال ۱۳۸۰)، دیوارهای تک‌ جداره بدون عایق، پنجره‌ های تک‌ جداره یا آلومینیومی ساده، سقف بدون عایق حرارتی. این ساختمان‌ ها بیشترین اتلاف انرژی را دارند.

عایق‌ بندی متوسط
ساختمان‌ هایی که مطابق مبحث ۱۹ مقررات ملی ساختمان ساخته شده‌ اند، پنجره دوجداره PVC یا آلومینیوم ترمال بریک، دیوارهای با عایق ۵ سانتی‌ متر پشم سنگ یا یونولیت. اکثر ساختمان‌های ایرانی ساخته‌ شده بین ۱۳۸۰ تا ۱۴۰۰ در این دسته قرار می‌ گیرند.

عایق‌ بندی خوب

ساختمان‌ هایی که از پنجره‌های سه‌ جداره یا دو جداره با پوشش Low-E، رتبه انرژی A یا B، عایق‌ بندی ۱۰ سانتی‌متر یا بیشتر در دیوارها و سقف، درب‌های ورودی با آب‌ بندی کامل بهره می برند، در این دسته قرار می گیرند. پروژه‌های لوکس و ساختمان‌های سبز از جمله نمونه های شاخص این گروه هستند.

ضرایب تصحیح: وقتی فضا «استاندارد» نیست

جدول اصلی برای شرایط معمول تنظیم شده است. اگر فضای شما ویژگی‌ های خاص دارد، عدد به‌ دست‌ آمده از جدول اصلی را با ضرایب زیر تصحیح کنید:

ضریب تصحیح	شرایط	عامل
۱۵٪+	رو به جنوب (تابش مستقیم)	جهت نما
۱۰٪-	رو به شمال	جهت نما
۵٪+	هر ۵۰ سانتی‌ متر اضافه	سقف بلند (بالای ۳.۵ متر)
به ازای هر ۵ نفر ٪۱۰+	بالای ۵ نفر در فضا	تراکم نفرات
۲۰٪ تا ۳۰+	وجود سرور/آشپزخانه/تجهیزات صنعتی	تجهیزات گرمازا
۱۵٪+	بنادر جنوبی، اهواز، بوشهر	اقلیم گرم و مرطوب

مثال کاربردی: برای یک دفتر اداری ۶۰ متری در اهواز با نمای جنوبی، عایق‌ بندی متوسط و ۸ نفر پرسنل:

ظرفیت پایه از جدول: ۳۰۰۰۰ BTU

• تصحیح اقلیم گرم اهواز: ٪۱۵+ → ۳۴۵۰۰ BTU

• تصحیح نمای جنوبی: ٪۱۵+ → ۳۹۶۷۵ BTU

• تصحیح تراکم نفرات (۸ نفر): ٪۱۰+ → ۴۳۶۴۰ BTU

• نتیجه: انتخاب فن کویل / ۴ BTU ۴۸۰۰۰ TR

کدام نوع فن کویل برای فضای شما مناسب است؟

بعد از تعیین ظرفیت، باید نوع فن کویل را انتخاب کنید. جدول زیر راهنمای سریعی برای این انتخاب است:

مناسب برای	مزیت اصلی	موقعیت نصب	نوع فن کویل
آپارتمان مسکونی	نصب ساده، هزینه کم	دیوار اتاق	دیواری
دفاتر اداری، فروشگاه	توزیع یکنواخت هوا	سقف کاذب	سقفی کاستی
هتل، ساختمان‌ های لوکس	بدون دید، زیبایی بیشتر	داخل سقف کاذب	کانالی
لابی، سالن‌ های بزرگ	مناسب فضا های بلند	کف اتاق	زمینی

مطالعه بیشتر 1405/03/17 40

آیا فن‌کوئل برای فضاهای با سقف بلند مناسب است؟

آیا فن‌کوئل برای فضاهای با سقف بلند مناسب است؟

طراحی سیستم تهویه مطبوع همیشه باید بر اساس ویژگی‌های واقعی فضا انجام شود: حجم، ارتفاع سقف، متراژ، بار حرارتی، میزان تابش خورشید و مسیر گردش هوا. در سال‌های اخیر، معماری مدرن تمایل زیادی به ساخت فضاهای با سقف بلند داشته است — از ویلاهای دوبلکس گرفته تا لابی‌ هتل‌ها، رستوران‌های بزرگ و سالن‌های اداری.

اما پرسش مهمی که برای بسیاری از مهندسان و کارفرمایان مطرح می‌شود این است:

آیا فن‌کویل در فضاهای با سقف بلند کارایی مطلوب دارد؟

و اگر دارد، چه شرایطی لازم است؟

و اگر ندارد، چه گزینه‌های جایگزین مناسب‌ترند؟

در این مقاله، با رویکردی کاملاً علمی، مهندسی و کاربردی، به این موضوع پاسخ می‌دهیم.

فهرست مطالب

تعریف فضای سقف بلند و اهمیت آن

مبانی عملکرد فن‌کویل و محدودیت‌های آن

چالش‌های فن‌کویل در فضاهای بلند

شرایطی که فن‌کویل مناسب است

نکات مهندسی طراحی و اجرا

مقایسه عملی بین سقف معمولی و سقف بلند

تحلیل اقتصادی و مصرف انرژی

بهترین نوع فن‌کویل برای سقف بلند

نتیجه‌گیری نهایی

۱. فضای سقف بلند یعنی چه؟ چرا مهم است؟

در ایران، ارتفاع استاندارد سقف ساختمان‌های مسکونی حدود ۲.۷ تا ۳ متر است.

وقتی سقف از ۴ متر به بالا باشد، فضا در گروه High Ceiling قرار می‌گیرد.

چرا ارتفاع سقف بر عملکرد تهویه تأثیر دارد؟

چون دو عامل کلیدی تغییر می‌کند:

۱. حجم هوای بیشتر → نیاز به CFM بیشتر

هر چه سقف بلندتر باشد، حجم هوای بیشتری باید گرم یا سرد شود.

اگر متراژ ثابت باشد، فضای با سقف ۴.۵ متری، حدود ۴۰٪ حجم هوای بیشتری نسبت به سقف ۳ متری دارد.

۲. پدیده لایه‌بندی حرارتی (Thermal Stratification)

هوای گرم بالا می‌رود و هوای سرد پایین می‌نشیند.

در سقف بلند، این اختلاف دما شدیدتر است.

نتیجه؟

فن‌کویل معمولی توان جبران این لایه‌بندی را ندارد مگر با طراحی صحیح.

۲. مبانی عملکرد فن‌کویل و محدودیت‌های آن

فن‌کویل از سه بخش اصلی تشکیل شده است:

فن

کویل (آب‌سرد/آب‌گرم)

فیلتر و قاب

فن‌کویل هوا را از یک سمت مکش کرده، از میان کویل عبور می‌دهد و سپس به داخل اتاق می‌دمد.

محدودیت‌های طبیعی فن‌کویل

۱. فشار استاتیک پایین (ESP)

فن‌کویل‌های معمولی بین ۰.۲ تا ۰.۵ اینچ ستون آب فشار تولید می‌کنند.

این مقدار برای پرتاب بلند هوا مناسب نیست.

۲. پرتاب هوا محدود است

معمولاً پرتاب افقی و عمودی فن‌کویل محدود به ۲–۴ متر است.

۳. طراحی آن برای “اتاق با سقف استاندارد” است

فن‌کویل‌های عادی مناسب فضای با ارتفاع معمولی هستند.

۳. چالش‌های استفاده از فن‌کویل در سقف بلند

۱. نرسیدن هوای گرم/سرد به ناحیه تنفس

هدف سیستم، ایجاد دمای مطلوب در ارتفاع ۰ تا ۱.۸ متر است.

اما در سقف بلند:

هوای سرد به پایین نمی‌رسد

هوای گرم در بالای اتاق تجمع می‌کند

در نتیجه:

✔ در زمستان، کف سرد می‌ماند

✔ در تابستان، گرما انباشته می‌شود

۲. نیاز به CFM بالاتر

CFM نشان‌دهنده مقدار هوای دمیده‌شده توسط فن‌کویل است.

فضایی با ارتفاع ۵ متر و متراژ ۵۰ متر مربع:

حجم هوا با سقف ۳ متر = 150 m³

حجم هوا با سقف ۵ متر = 250 m³

→ یعنی ۶۶٪ هوای بیشتر نیاز به سرمایش/گرمایش دارد.

فن‌کویل‌های عادی نمی‌توانند این حجم را پوشش دهند.

۳. لایه‌بندی شدید دما

در فضاهای بلند می‌تواند اختلاف ۸ درجه‌ای بین کف و سقف ایجاد شود.

۴. مصرف انرژی بیشتر

فن‌کویل با دور بالا کار می‌کند →

مصرف برق بالا + سروصدای بیشتر →

بازده کاهش می‌یابد.

۴. چه زمانی فن‌کویل برای سقف بلند مناسب است؟

فن‌کویل کاملاً مناسب است اگر:

۱. از مدل‌های High-Capacity یا High-ESP استفاده شود

این مدل‌ها:

فشار استاتیک تا ۰.۸ اینچ

CFM تا ۴۰۰۰

پرتاب هوای قوی

دارند و به‌راحتی می‌توانند هوای فضاهای بلند را جابه‌جا کنند.

2. طراحی کانال و دیفیوزر مناسب انجام شود

برای فضای بلند، استفاده از یکی از موارد زیر ضروری است:

دیفیوزر خطی با پرتاب بلند

دریچه‌ سقفی چهارطرفه با جهت‌دهی مناسب

هدایت هوای گرم به کف با کانال‌کشی (در زمستان)

3. فن از نوع EC (دور متغیر و کم مصرف) باشد

فن‌های EC:

فشار بالاتر

صدای کمتر

مصرف انرژی کمتر

دارند.

4. بار حرارتی فضای بلند محاسبه شده باشد

استفاده از فن‌کویل بدون محاسبه بار دقیق → خطای بزرگ مهندسی.

۵. نکات مهندسی مهم برای طراحی فن‌کویل در سقف بلند

۱. استفاده از فن‌کویل کانالی (Ducted FCU)

مهم‌ترین نکته برای عملکرد استاندارد در فضاهای بلند.

۲. نصب فن‌کویل در ارتفاع پایین‌تر یا استفاده از دیفیوزرهای نزدیک کف

در زمستان، اگر هوای گرم نزدیک سقف تخلیه شود، بازده افت می‌کند.

۳. استفاده از فن گردش هوا (Air Circulator / Jet Fan)

برای شکستن لایه حرارتی.

۴. اندازه انتخاب فن‌کویل نباید کمتر از بار محاسبه شده باشد

برای فضای بلند معمولاً ظرفیت بزرگ‌تر لازم است.

۵. نصب سنسور دمای کف و سقف

برای کنترل هوشمند دور فن.

مطالعه بیشتر 1404/09/06 315

راه‌های برطرف کردن باد سرد فن‌کویل در زمستان

✅ راه‌های برطرف کردن باد سرد فن‌کویل در زمستان

راهنمای کامل عیب‌یابی و رفع مشکل گرمایش در سیستم‌های فن‌کویل

فن‌کویل یکی از متداول‌ترین تجهیزات گرمایشی و سرمایشی در ساختمان‌های اداری، مسکونی و هتلی است. اما یکی از مشکلات رایجی که کاربران در زمستان با آن مواجه می‌شوند، خروج باد سرد به‌جای باد گرم است. این مشکل هم باعث نارضایتی ساکنین می‌شود و هم نشانه‌ای از اختلال در عملکرد سیستم گرمایش مرکزی یا خود فن‌کویل است.

در این مقاله، با یک رویکرد کاملاً مهندسی، کاربردی و مرحله‌به‌مرحله دلایل باد سرد فن‌کویل و روش‌های رفع آن را بررسی می‌کنیم.

✅ چرا فن‌کویل در زمستان باد سرد می‌دهد؟

فن‌کویل برای تولید باد گرم فقط یک شرط اصلی دارد:

✅ وجود آب گرم با دمای کافی در کویل

یعنی هر عاملی که باعث شود آب گرم وارد کویل نشود، یا دمای آب پایین باشد، یا جریان درست نرسد، نتیجه‌اش «باد سرد» است.

از سوی دیگر مشکلات داخلی مثل خرابی فن، سنسور، هواگرفتگی یا گرفتگی کویل نیز همین اثر را دارند.

در ادامه تمام دلایل را به صورت دقیق بررسی می‌کنیم و برای هر مورد راه‌حل عملی ارائه می‌دهیم.

✅ 1. کمبود دمای آب گرم ورودی به کویل

مهم‌ترین و رایج‌ترین دلیل باد سرد.

🔍 علائم

دمای آب رفت موتورخانه پایین است (مثلاً کمتر از 45–50°C)

تمام واحدها باد سرد می‌دهند

ترموستات فن‌کویل مدام روی دور تند کار می‌کند اما فضا گرم نمی‌شود

✅ راه‌حل مهندسی

بازدید دمای دیگ یا پکیج مرکزی

دیگ باید در زمستان آب را حداقل 55 الی 70 درجه تولید کند.

کنترل عملکرد پمپ سیرکولاتور

پمپ نباید هوا داشته باشد

نباید ضعیف شده باشد

هد و دبی پمپ باید متناسب با تعداد فن‌کویل‌ها باشد.

کنترل ترموستات حد موتورخانه

ممکن است تنظیم نباشد یا دچار خطای سنسور شده باشد.

✅ 2. هواگرفتگی کویل یا لوله‌های رفت‌وبرگشت

یکی از شایع‌ترین مشکلات مخصوصاً بعد از:

راه‌اندازی اول فصل

تعمیرات موتورخانه

تعویض پمپ یا دیگ

وقتی هوا در کویل گیر کند، آب گرم وارد کویل نمی‌شود و فقط باد سرد حس می‌شود.

🔍 علائم

فن‌کویل صداهای قل‌قل می‌دهد

مصرف انرژی بالاست

دمای لوله رفت گرم و لوله برگشت تقریباً سرد است

✅ راه‌حل

باز کردن شیر هواگیری روی فن‌کویل تا زمانی که آب بدون هوا خارج شود.

اگر هواگیری مداوم لازم شد → سیستم نشتی دارد یا پمپ هوا می‌کشد.

بررسی فشار آب سیستم (حداقل 1 تا 1.5 بار باید باشد).

✅ 3. خرابی شیر برقی (والو) یا گیر کردن آن در حالت بسته

فن‌کویل‌های دو لوله و چهار لوله دارای شیر برقی هستند که ورود آب گرم یا سرد را کنترل می‌کند.

🔍 علائم

با تغییر دمای ترموستات، والو عمل نمی‌کند

لوله ورودی سرد می‌ماند

فن کار می‌کند ولی گرمایی تولید نمی‌شود

✅ راه‌حل

تست برق‌دار شدن شیر هنگام درخواست گرمایش

تست هدستی (manual override) در برخی مدل‌ها

شستشوی شیر در صورت وجود رسوب

تعویض کامل والو در صورت سوختن سیم‌پیچ

نکته: رسوب‌گرفتگی در سیستم‌های بدون سختی‌گیر بسیار رایج است.

✅ 4. خرابی یا ناهماهنگی ترموستات فن‌کویل

ترموستات مغز کنترل دماست. اگر دچار خطا شود:

یا دستور گرم کردن نمی‌دهد

یا فن را روشن نگه می‌دارد، ولی والو باز نمی‌شود

✅ راه‌حل

کالیبراسیون و تنظیم دقیق (Set Point: 26–30°C در زمستان)

تست فرمان خروجی به والو

بررسی سنسور دمای محیط و کویل

به‌روزرسانی یا تعویض ترموستات قدیمی

✅ 5. رسوب‌گرفتگی کویل و کاهش راندمان حرارتی

اگر کویل رسوب گرفته باشد:

تبادل حرارت بسیار ضعیف می‌شود

آب گرم عبوری دچار افت دما می‌شود

خروجی فن کاملاً سرد یا نیمه‌گرم می‌شود

✅ راه‌حل

شستشوی اسیدی با محلول مناسب (تحت نظر تکنسین متخصص)

نصب سختی‌گیر یا فیلتر مغناطیسی در موتورخانه

پیشگیری با سرویس سالانه قبل از فصل سرما

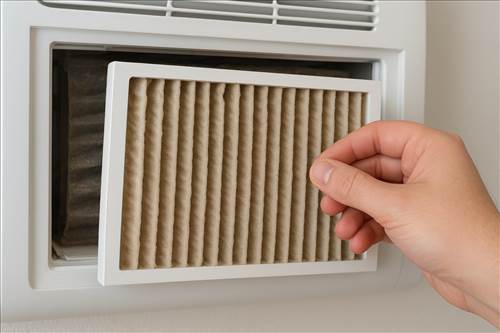

✅ 6. گرفتگی فیلتر فن‌کویل

فیلتر کثیف باعث:

کاهش جریان هوای عبوری

افت راندمان گرمایش

خروج «باد سرد ضعیف»

✅ راه‌حل

شستشوی فیلتر هر 1 تا 2 ماه

تعویض فیلترهای الیافی خراب

استفاده از فیلتر استاندارد سازگار با مدل دستگاه

مطالعه بیشتر 1404/08/19 510

انتخاب کویل مناسب برای فن کویل

فن‌کویل خوب چه نوع کویلی باید داشته باشد؟

یکی از سوالاتی که گاها مطرح می شود این است که اگر فن کویلی بخواهیم خرید کنیم باید چه نوع کویلی داشته باشد و یا اگر سازنده هستیم چه نوع فن کویلی انتخاب نماییم این مقاله می تواند مسیری را برای شما باز کند و به شما جهت خرید بهتر کمک نماید.

فن‌کویل خوب چه نوع کویلی باید داشته باشد؟ مشخصات مهم یک کویل باکیفیت

کویل، قلب اصلی هر فن‌کویل است. کیفیت، راندمان و طول عمر فن‌کویل مستقیماً وابسته به کیفیت کویل است و حتی اگر موتور و بدنه یا فن از بهترین مواد ساخته شده باشند، یک کویل ضعیف می‌تواند عملکرد کل دستگاه را مختل کند. در این مقاله بررسی می‌کنیم که یک فن‌کویل خوب دقیقاً باید چه نوع کویلی داشته باشد و چه پارامترهایی کیفیت کویل را تعیین می‌کنند.

✅ 1. جنس لوله‌ها: مس یا چیست؟

✅ استاندارد: لوله مسی با خلوص 99.9% و قطر 3/8 اینچ

در فن‌کویل‌های استاندارد، لوله‌ها باید از مس داکتیل با درصد خلوص بالا (ASTM B280) ساخته شوند.

دلایل اهمیت:

ضریب انتقال حرارت بسیار بالا

امکان تحمل فشار تا ۳۰ بار

عدم ترک‌خوردگی در سیکل‌های سرد و گرم

رسوب‌گیری کمتر نسبت به لوله‌های بی‌کیفیت

❌ چه چیزی بد است؟

لوله با ضخامت کمتر از 0.4 میلی‌متر

لوله بازیافتی با ناخالصی

لوله چینی یا بدون استاندارد

اگر لوله بی‌کیفیت باشد، در اثر فشار پمپ یا ضربه قوچ، کویل دچار نشتی و ترک می‌شود.

✅ 2. پره‌ها (فین‌ها) باید چه مشخصاتی داشته باشند؟

✅ جنس مناسب: آلومینیوم هیدروفیلیک با ضخامت 0.1 میلی‌متر

پره‌ها باید از آلومینیوم استاندارد (Hydrophilic Aluminum) باشند تا:

جریان هوا بهتر عبور کند

قطرات آب سریع‌تر جدا شوند

راندمان تبادل حرارت ۱۰ تا ۱۵٪ افزایش یابد

در مناطق مرطوب رسوب نگیرد

✅ فین با گام استاندارد 12 الی 14 فین در هر اینچ (FPI)

FPI کم → راندمان کم

FPI زیاد → افت فشار بالا و صدای بیشتر

👉 بهترین حالت برای ایران 12.5 FPI است.

✅ 3. تعداد ردیف‌های کویل (Row)

یکی از مهم‌ترین عوامل تعیین کیفیت و قدرت گرمایش و سرمایش فن‌کویل است.

✅ استاندارد برای ایران: ۳ یا ۴ ردیفه

کویل ۲ ردیفه → برای اتاق‌های کوچک مناسب

کویل ۳ ردیفه → متعادل، کم‌مصرف، راندمان بالا

کویل ۴ ردیفه → مخصوص مناطق گرم یا ظرفیت‌های بالا

❇ چرا تعداد ردیف مهم است؟

افزایش سطح انتقال حرارت

کاهش بار موتور فن

سرمایش/گرمایش یکنواخت

نگهداری آسان‌تر در بلندمدت

✅ 4. نوع آرایش فین و لوله (Tube Pattern)

✅ آرایش استاندارد: مثلثی (Staggered)

دلیل:

هوا مجبور به عبور از فضاهای بیشتر می‌شود → راندمان بیشتر

توزیع یکنواخت گرما و سرما

کاهش نقاط مرده در جریان هوا

❌ آرایش مربعی (Inline)

راندمان کمتر

مخصوص کویل‌های ارزان

✅ 5. کیفیت اتصالات (Expand و Brazing)

عمر کویل به کیفیت اتصال فین به لوله و نگهداری آن بستگی دارد.

✅ نکات مهم:

Expand باید با دستگاه اتوماتیک انجام شود

Brazing باید با آلیاژ استاندارد نقره انجام شود

اتصال باید در فشار ۲۸ بار تست شود

هیچ گونه ترک مویی نباید در کل کویل وجود داشته باشد

✅ 6. فشار تست و استانداردهای لازم

✅ فشار تست استاندارد:

۳۰ بار هیدرواستاتیک

پس از تولید و قبل از رنگ و مونتاژ

✅ استانداردهای معتبر:

AHRI

ASHRAE

EN 1397

وجود مدارک تست یکی از شاخص‌های فن‌کویل باکیفیت است.

مطالعه بیشتر 1404/08/18 310

۱۰ اشتباه رایج نصب فن‌کوئل که باعث افت کارایی می‌شود

۱۰ اشتباه رایج نصب فن‌کوئل که باعث افت کارایی می‌شود

فن‌کویل یکی از پرکاربردترین تجهیزات تهویه مطبوع در ساختمان‌های مسکونی، اداری و تجاری است. اما نکته‌ای که معمولاً در پروژه‌های اجرایی نادیده گرفته می‌شود، این است که ۸۰ درصد مشکلات عملکرد فن‌کویل‌ها نه به کیفیت دستگاه، بلکه به اشتباهات نصب برمی‌گردد.

اشتباهات کوچک در جانمایی، لوله‌کشی، شیب‌بندی، برق‌کشی یا حتی تنظیمات اولیه می‌توانند راندمان دستگاه را تا ۴۰ درصد کاهش دهند و صدای فن‌کویل را چند برابر کنند.

در این مقاله، به شکل دقیق بررسی می‌کنیم که کدام خطاها در نصب فن‌کویل باعث افت سرمایش و گرمایش، افزایش مصرف انرژی، صدای زیاد و کاهش عمر کمپرسور چیلر می‌شوند. این مقاله به‌عنوان یک چک‌لیست حرفه‌ای برای مهندسان، تکنسین‌ها و مدیران پروژه بسیار کاربردی است.

۱. انتخاب نادرست ظرفیت فن‌کویل (Oversizing و Undersizing)

بزرگ‌ترین خطا قبل از نصب، انتخاب ظرفیت اشتباه است.

✅ مشکلات Oversizing (بزرگ انتخاب کردن ظرفیت):

افزایش رطوبت داخل فضا

خاموش و روشن شدن‌های متوالی

صدای زیاد فن

مصرف انرژی بالا

✅ مشکلات Undersizing (کوچک انتخاب کردن ظرفیت):

ناتوانی در تامین دمای مطلوب

فشار مضاعف روی چیلر/بویلر

افزایش استهلاک موتور فن

✅ راه‌حل مهندسی:

استفاده از محاسبات Load Calculation (Manual J / ASHRAE)

توجه به ارتفاع سقف، ضریب نفوذ، تراکم جمعیت

محاسبه دقیق CFM بر اساس نوع کاربری فضا

۲. نصب فن‌کویل بدون در نظر گرفتن هوای برگشت کافی (Return Air Problem)

بسیاری از نصاب‌ها فن‌کویل را در فضایی نصب می‌کنند که گردش هوای برگشت محدود است.

✅ پیامدها:

کاهش شدید راندمان سرمایش و گرمایش

افزایش صدای ساکشن فن

گرم شدن موتور فن

ورود بو یا گرد و غبار به فضا

✅ اصول صحیح:

هوای برگشت حداقل ۲۵٪ بیشتر از هوای رفت باشد

مسیر برگشت باید فاقد انسداد و بسیار کوتاه باشد

در فن‌کویل سقفی توکار، استفاده از grille مناسب ضروری است

۳. شیب‌بندی اشتباه لوله درین (مشکل نشت آب و کپک)

یکی از شایع‌ترین مشکلات پروژه‌ها.

❌ خطاهای رایج:

شیب کمتر از ۱٪

مسیرهای طولانی بدون دریچه بازدید

استفاده از زانوهای اضافی

وصل کردن چند دستگاه به یک خروجی ضعیف

✅ استاندارد:

حداقل شیب ۱٪ تا ۲٪

مسیر مستقیم با کمترین خم

استفاده از تله بخار (P-Trap) در فن‌کویل کانالی

۴. استفاده از لوله‌کشی نامناسب و Air Trap داخل مسیر مبرد/آب

در چیلد واتر سیستم‌ها، وجود هوا در لوله‌ها یک معضل جدی است.

✅ اثرات وجود هوا در مدار:

کاهش انتقال حرارت

ایجاد سروصدا داخل کویل

خوردگی و زنگ‌زدگی

کاهش راندمان کلی سیستم

✅ راه‌حل:

نصب صحیح Air Vent یا هواگیر خودکار

حذف نقاط گیر هوا با اصلاح مسیر لوله‌کشی

تست کامل هواگیری قبل از تحویل پروژه

مطالعه بیشتر 1404/08/17 288

فن‌کویل در ساختمان‌های بلند؛ چالش‌های فشار و طراحی

امروزه با گسترش شهرنشینی و افزایش جمعیت در کلان‌شهرها، ساخت ساختمان‌های بلندمرتبه به یکی از اصلی‌ترین راهکارها برای پاسخ به نیاز مسکن و فضاهای اداری تبدیل شده است. این ساختمان‌ها به دلیل ارتفاع زیاد، شرایط خاصی برای سیستم‌های تأسیساتی و تهویه مطبوع دارند. یکی از تجهیزات پرکاربرد در این پروژه‌ها فن‌کویل است؛ سیستمی که وظیفه توزیع هوای خنک یا گرم را در فضاهای داخلی بر عهده دارد.

اما استفاده از فن‌کویل در ساختمان‌های بلند همواره با چالش‌هایی همراه است، به‌ویژه در زمینه فشار آب و طراحی شبکه لوله‌کشی. اگر فشار کافی به طبقات بالا نرسد یا طراحی هیدرولیکی سیستم به‌درستی انجام نشود، عملکرد فن‌کویل به‌شدت کاهش یافته و ساکنان ساختمان از کیفیت تهویه مطبوع ناراضی خواهند بود.

به همین دلیل، انتخاب درست تجهیزات و طراحی اصولی سیستم فن‌کویل در ساختمان‌های بلند اهمیت زیادی دارد. اگر شما هم به‌عنوان کارفرما، پیمانکار یا مهندس تأسیسات درگیر چنین پروژه‌هایی هستید، آشنایی با چالش‌ها و راهکارهای مربوط به فشار و طراحی می‌تواند کمک بزرگی به موفقیت پروژه کند.

در ادامه این مقاله به بررسی کامل نقش فن‌کویل در ساختمان‌های بلند، مشکلات فشار آب، اصول طراحی و نکات کلیدی برای اجرای موفق سیستم خواهیم پرداخت. همچنین اگر در پایان مطالعه به دنبال خرید یا استعلام قیمت فن‌کویل هستید، می‌توانید از طریق سایت فرااکسیژن اقدام کرده و یا برای مشاوره رایگان با شماره 09202720270 تماس بگیرید.

فن کویل چیست و چگونه کار می‌کند؟

فن‌کویل یک دستگاه تهویه مطبوع است که از دو بخش اصلی تشکیل می‌شود:

کویل (لوله‌های حاوی آب سرد یا گرم)

فن (برای دمیدن هوا از روی کویل و انتقال آن به محیط)

نحوه عملکرد

آب سرد یا گرم توسط چیلر یا بویلر درون کویل‌ها جریان می‌یابد.

فن داخلی هوا را از روی کویل عبور می‌دهد.

دمای هوا کاهش یا افزایش یافته و سپس به داخل اتاق یا فضای ساختمان دمیده می‌شود.

مزایای استفاده از فن‌کویل

کنترل مستقل دما در هر فضا یا اتاق.

انعطاف‌پذیری بالا در طراحی و نصب.

راندمان مناسب در مصرف انرژی.

امکان ترکیب با سیستم‌های هوشمند و کنترل مرکزی.

انواع فن‌کویل

فن‌کویل سقفی توکار: نصب در سقف کاذب، مناسب برای دفاتر و واحدهای مسکونی.

فن‌کویل سقفی کاستی: پخش هوا از چهار جهت، مخصوص فضاهای بزرگ.

فن‌کویل زمینی: نصب روی کف یا دیوار، مناسب برای فضاهایی که سقف کاذب وجود ندارد.

فن‌کویل کانالی: اتصال به کانال هوا، مناسب برای ساختمان‌های بزرگ و پروژه‌های تجاری.

چالش‌های خاص در ساختمان‌های بلند

استفاده از فن‌کویل در ساختمان‌های بلند با مشکلات ویژه‌ای همراه است. مهم‌ترین آن‌ها عبارتند از:

۱. فشار آب در طبقات بالا

در یک ساختمان مرتفع، هرچه طبقه بالاتر باشد فشار آب کمتر می‌شود. این افت فشار می‌تواند باعث شود آب کافی به کویل‌های فن‌کویل نرسد و دستگاه نتواند عملکرد مطلوبی داشته باشد.

۲. افت فشار در لوله‌کشی طولانی

شبکه لوله‌کشی در ساختمان‌های بلند بسیار گسترده است. طول زیاد لوله‌ها به‌طور طبیعی باعث افت فشار آب می‌شود. اگر طراحی شبکه به‌درستی انجام نشود، برخی واحدها دچار کمبود سرمایش یا گرمایش می‌شوند.

۳. نیاز به طراحی دقیق هیدرولیکی

در چنین ساختمان‌هایی، طراحی سیستم باید بسیار دقیق باشد. انتخاب قطر لوله‌ها، نوع پمپ‌ها و جانمایی تجهیزات همه بر عملکرد نهایی تأثیرگذار هستند. کوچک‌ترین خطا در طراحی می‌تواند منجر به هزینه‌های سنگین اصلاحات شود.

۴. کنترل یکنواخت دما

در ساختمان‌های بلند، به‌ویژه در طبقات بالا و پایین، شرایط دمایی متفاوت است. سیستم فن‌کویل باید به‌گونه‌ای طراحی شود که بتواند تعادل دمایی را در کل ساختمان حفظ کند.

بررسی فشار و پمپاژ در سیستم فن‌کویل

یکی از مهم‌ترین بخش‌های طراحی فن‌کویل در ساختمان‌های بلند، محاسبه فشار و انتخاب پمپ مناسب است.

رابطه فشار و راندمان فن‌کویل

فشار ناکافی → کاهش جریان آب در کویل → کاهش ظرفیت سرمایشی یا گرمایشی.

فشار بیش‌ازحد → احتمال نشتی لوله‌ها و افزایش استهلاک تجهیزات.

فشار متعادل → عملکرد بهینه فن‌کویل و افزایش عمر تجهیزات.

نقش بوستر پمپ‌ها در جبران افت فشار

بوستر پمپ‌ها معمولاً برای تأمین فشار کافی در ساختمان‌های بلند به کار می‌روند. این پمپ‌ها به صورت تک‌پمپی یا چندپمپی طراحی می‌شوند و وظیفه دارند فشار آب را در کل شبکه لوله‌کشی یکنواخت نگه دارند.

مشکلات رایج در طراحی نادرست

انتخاب پمپ با ظرفیت کمتر از نیاز → نرسیدن آب کافی به طبقات بالا.

انتخاب پمپ بیش‌ازحد قوی → فشار بیش‌ازحد و افزایش هزینه انرژی.

عدم تقسیم‌بندی سیستم به زون‌های مختلف → توزیع نامتعادل آب در طبقات مختلف.

مطالعه بیشتر 1404/06/29 303

پرسش‌های پرتکرار مشتریان درباره فن کویل

وقتی صحبت از خرید تجهیزات تهویه مطبوع می‌شود، یکی از پرکاربردترین گزینه‌ها فن کویل است. اما اکثر مشتریان هنگام انتخاب، پرسش‌های متعددی دارند: فن کویل چیست؟ چه تفاوتی با کولر گازی دارد؟ مصرف برق آن چقدر است؟ و قیمت فن کویل بر چه اساسی تعیین می‌شود؟

پاسخ دقیق به این پرسش‌ها نه‌تنها باعث انتخاب بهتر مشتری می‌شود، بلکه از هزینه‌های اضافی و مشکلات آینده هم جلوگیری می‌کند. در این مقاله به مهم‌ترین پرسش‌های پرتکرار مشتریان درباره فن کویل پاسخ می‌دهیم.

پرسش ۱: فن کویل چیست و چه کاربردی دارد؟

فن کویل یک دستگاه تهویه مطبوع است که با استفاده از جریان آب سرد یا گرم و یک فن، دمای محیط را تنظیم می‌کند. به زبان ساده:

در تابستان → آب سرد از طریق چیلر به کویل می‌رسد و فن هوا را خنک می‌کند.

در زمستان → آب گرم از طریق بویلر یا پکیج وارد کویل می‌شود و فن هوا را گرم می‌کند.

کاربردها:

منازل مسکونی (آپارتمان‌ها، ویلاها)

هتل‌ها و مجتمع‌های تجاری

بیمارستان‌ها و مراکز اداری

فن کویل‌ها به دلیل استقلال در کنترل دما برای هر فضا، محبوبیت زیادی پیدا کرده‌اند.

پرسش ۲: تفاوت فن کویل با کولر گازی چیست؟

این یکی از متداول‌ترین سؤال‌هاست.

فن کویل فقط یک ترمینال تهویه است و نیاز به منبع تولید آب سرد یا گرم (چیلر یا بویلر) دارد.

کولر گازی (اسپلیت) به‌صورت مستقل عمل می‌کند و شامل کمپرسور و گاز مبرد است.

مقایسه کوتاه:

اگر پروژه بزرگ دارید (مثل ساختمان چندطبقه یا هتل) → فن کویل اقتصادی‌تر و کارآمدتر است.

اگر فضای کوچک و محدود دارید → کولر گازی انتخاب راحت‌تری است.

پرسش ۳: آیا فن کویل برای همه فضاها مناسب است؟

پاسخ کوتاه: خیر.

فن کویل‌ها در اکثر فضاها قابل استفاده‌اند، اما انتخاب ظرفیت و نوع دستگاه باید بر اساس شرایط پروژه باشد.

مناسب برای:

آپارتمان‌ها و خانه‌های چندطبقه

ساختمان‌های اداری و تجاری

فضاهای لوکس مثل هتل‌ها

نامناسب برای:

خانه‌های کوچک تک‌واحدی که بودجه محدود دارند

مکان‌هایی که امکان اجرای لوله‌کشی آب سرد و گرم وجود ندارد

پرسش ۴: مصرف برق فن کویل چقدر است؟

یکی از نگرانی‌های مشتریان، میزان مصرف انرژی فن کویل است.

مصرف برق فن کویل فقط مربوط به موتور فن آن است.

انرژی اصلی سرمایش یا گرمایش توسط چیلر یا بویلر تأمین می‌شود.

به همین دلیل مصرف برق فن کویل در مقایسه با کولر گازی بسیار کمتر است.

به‌طور متوسط، فن کویل ۲ تا ۳ برابر کمتر از کولر گازی برق مصرف می‌کند.

پرسش ۵: انواع فن کویل کدام‌اند و چه تفاوتی دارند؟

فن کویل‌ها بر اساس محل نصب و طراحی داخلی به چند دسته تقسیم می‌شوند:

فن کویل سقفی توکار (کانالی یا کاستی):

داخل سقف نصب می‌شود

برای فضاهای لوکس که ظاهر اهمیت دارد

فن کویل سقفی روکار:

روی سقف نصب می‌شود

نصب سریع‌تر و ارزان‌تر

فن کویل دیواری:

شبیه کولر گازی اسپلیت

مناسب اتاق‌های کوچک

فن کویل زمینی:

روی زمین و کنار دیوار نصب می‌شود

دسترسی آسان برای سرویس

تفاوت اصلی این مدل‌ها در طراحی ظاهری، ظرفیت و نحوه توزیع هواست.

مطالعه بیشتر 1404/06/29 255

آیا فن کویل مناسب فضاهای صنعتی کوچک (مثل آزمایشگاه، اتاق سرور) هست؟

در محیط‌های صنعتی کوچک مانند آزمایشگاه‌ها، اتاق‌های سرور یا کارگاه‌های تخصصی، کنترل دما، رطوبت و جریان هوا بسیار حیاتی است. کوچک‌ترین نوسان دما می‌تواند روی عملکرد تجهیزات حساس یا کیفیت آزمایش‌ها تأثیر منفی بگذارد.

سیستم‌های تهویه مختلفی برای این فضاها وجود دارد، اما انتخاب مناسب‌ترین سیستم با توجه به ابعاد، مصرف انرژی و هزینه نصب، اهمیت ویژه‌ای دارد. فن کویل یکی از گزینه‌های پرطرفدار به‌خصوص برای فضاهای کوچک است، زیرا نصب و نگهداری آن نسبتاً ساده است و می‌تواند سرمایش و گرمایش موثری ارائه دهد.

معرفی فن کویل و نحوه کارکرد آن

فن کویل یک دستگاه تهویه مستقل است که با استفاده از یک فن داخلی، هوا را از طریق کویل آب سرد یا گرم عبور می‌دهد و دمای محیط را تنظیم می‌کند.

انواع فن کویل:

فن کویل دیواری: مناسب فضاهای کوچک و مسکونی

فن کویل سقفی توکار: برای نصب مخفی و حفظ زیبایی محیط

فن کویل زمینی: برای فضاهای با نیاز سرمایش و گرمایش بالا

مزایای اصلی:

نصب ساده و انعطاف‌پذیر

کنترل دما مستقل برای هر فضا

مصرف انرژی بهینه نسبت به سیستم‌های مرکزی در فضاهای کوچک

محدودیت‌ها:

محدودیت در ظرفیت سرمایش/گرمایش برای فضاهای بسیار بزرگ

نیاز به سرویس دوره‌ای برای جلوگیری از تجمع گرد و غبار

مزایا و محدودیت‌های استفاده از فن کویل در محیط‌های حساس

مزایا:

کنترل دقیق دما و رطوبت: امکان تنظیم هر فن کویل به‌صورت جداگانه

نصب سریع و کم‌هزینه: به‌خصوص در فضاهای کوچک که لوله‌کشی طولانی لازم نیست

کم‌صدا بودن: مدل‌های جدید قابلیت کاهش نویز تا حد قابل قبول دارند

محدودیت‌ها:

ظرفیت محدود: برای فضاهای بزرگ یا با بار حرارتی زیاد ممکن است کافی نباشد

کنترل رطوبت نسبی محدود: در شرایط خیلی حساس، نیاز به تجهیزات کمکی (مثل رطوبت‌گیر) است

نیاز به سرویس منظم: جلوگیری از تجمع گرد و غبار و رشد باکتری در کویل‌ها

اثرات جریان هوا، صدا و رطوبت در آزمایشگاه و اتاق سرور

جریان هوا:

جریان زیاد می‌تواند باعث جابه‌جایی ذرات و اختلال در محیط‌های حساس شود

جریان کم باعث عدم تهویه مناسب و افزایش دما

صدا:

اتاق سرور یا آزمایشگاه‌های حساس به نویز، نیازمند فن کویل کم‌صدا هستند

نصب عایق صوتی و انتخاب مدل‌های سقفی یا دیواری می‌تواند مشکل صدا را کاهش دهد

رطوبت:

کنترل رطوبت برای جلوگیری از آسیب به تجهیزات الکترونیکی و آزمایشگاهی ضروری است

فن کویل به‌تنهایی معمولاً قادر به تنظیم دقیق رطوبت نیست و نیاز به رطوبت‌گیر یا سیستم مکمل وجود دارد

معیارهای انتخاب فن کویل مناسب

ظرفیت سرمایش/گرمایش: متناسب با حجم و بار حرارتی فضا

سطح صدا: در فضاهای حساس، انتخاب مدل کم‌صدا اولویت دارد

نوع نصب: سقفی، دیواری یا زمینی بر اساس محدودیت‌های فضایی

سهولت نگهداری: دسترسی آسان برای سرویس دوره‌ای

کنترل مستقل: قابلیت تنظیم دما برای هر فضا به‌صورت جداگانه

مطالعه بیشتر 1404/06/27 285

آیا نصب فن کویل در کنار فناوری ترموستات هوشمند ضروری است؟

در دنیای امروز، مدیریت هوشمند سیستم‌های تهویه مطبوع و گرمایشی اهمیت فراوانی پیدا کرده است. یکی از موضوعات مهم در این حوزه، ترکیب فن کویل با ترموستات‌های هوشمند است. سوال اصلی که بسیاری از کاربران می‌پرسند این است که آیا نصب فن کویل فرااکسیژن در کنار یک ترموستات هوشمند واقعاً ضروری است یا خیر.

با پیشرفت تکنولوژی، ترموستات‌های هوشمند قادر هستند دمای محیط را به صورت دقیق تنظیم کرده و مصرف انرژی را کاهش دهند. اما برای بهره‌وری کامل، هماهنگی با تجهیزات گرمایشی و سرمایشی مانند فن کویل بسیار مهم است. در این مقاله، به بررسی مزایا، نیازمندی‌ها و نکات کاربردی نصب فن کویل در کنار ترموستات هوشمند می‌پردازیم.

فن کویل چیست و کاربردهای آن

فن کویل‌ها یکی از پرکاربردترین تجهیزات تهویه مطبوع در ساختمان‌های مسکونی، اداری و صنعتی هستند. این سیستم‌ها با استفاده از یک فن و کویل حرارتی، هوا را گرم یا سرد کرده و به محیط منتقل می‌کنند.

مزایای فن کویل

تنظیم دقیق دما: فن کویل‌ها امکان تنظیم دمای محیط به صورت مستقل در هر فضا را فراهم می‌کنند.
مصرف انرژی بهینه: با استفاده از فن کویل، می‌توان فقط بخش‌های مورد نیاز ساختمان را گرم یا سرد کرد و از اتلاف انرژی جلوگیری نمود.
سازگاری با ترموستات هوشمند: بسیاری از مدل‌های فن کویل قابلیت اتصال به ترموستات‌های هوشمند را دارند، که باعث افزایش راحتی و صرفه‌جویی در انرژی می‌شود.
انعطاف‌پذیری در نصب: فن کویل‌ها در انواع سقفی، زمینی و دیواری موجود هستند و می‌توانند در فضاهای مختلف نصب شوند.

در سایت فرااکسیژن می‌توانید انواع فن کویل با کیفیت بالا را مشاهده کنید، و برای خرید فن کویل یا استعلام قیمت فن کویل با شماره 09202720270 تماس بگیرید. این محصولات با بهره‌وری بالا و ضمانت کیفیت عرضه می‌شوند.

ترموستات‌های هوشمند و قابلیت‌هایشان

ترموستات‌های هوشمند نسل جدیدی از دستگاه‌های کنترل دما هستند که امکان برنامه‌ریزی دقیق، کنترل از راه دور و کاهش مصرف انرژی را فراهم می‌کنند.

ویژگی‌های ترموستات هوشمند

کنترل از راه دور: با استفاده از اپلیکیشن‌های موبایل، می‌توان دمای محیط را از هر نقطه تنظیم کرد.
برنامه‌ریزی زمان‌بندی: امکان تعریف برنامه هفتگی یا روزانه برای دمای محیط وجود دارد.
تحلیل مصرف انرژی: بسیاری از مدل‌ها گزارش مصرف انرژی ارائه می‌دهند و به کاهش هزینه‌ها کمک می‌کنند.
هماهنگی با تجهیزات مختلف: ترموستات‌های هوشمند می‌توانند با سیستم‌های گرمایشی و سرمایشی مختلف، از جمله فن کویل، هماهنگ شوند.

با نصب فن کویل فرااکسیژن و اتصال آن به ترموستات هوشمند، می‌توان تجربه‌ای بی‌نظیر از راحتی و کنترل دما داشت. برای خرید فن کویل یا استعلام قیمت فن کویل کافیست با شماره 09202720270 تماس بگیرید.

مزایای استفاده همزمان فن کویل و ترموستات هوشمند

کاهش مصرف انرژی: ترموستات هوشمند با تشخیص دقیق دما و نیاز محیط، میزان کارکرد فن کویل را تنظیم می‌کند و از هدررفت انرژی جلوگیری می‌شود.

افزایش راحتی کاربران: تنظیم دما بدون نیاز به حضور فیزیکی و به صورت خودکار انجام می‌شود.

طول عمر تجهیزات: کارکرد بهینه فن کویل باعث کاهش فشار بر سیستم و افزایش عمر مفید آن می‌شود.

کنترل دقیق دمای هر فضا: در ساختمان‌های بزرگ، هر اتاق می‌تواند دمای دلخواه خود را داشته باشد، بدون اینکه کل ساختمان تحت تأثیر قرار گیرد.

استفاده از محصولات با کیفیت مانند فن کویل فرااکسیژن تضمین می‌کند که این مزایا به بهترین شکل ممکن تحقق یابند. برای خرید فن کویل یا اطلاع از قیمت فن کویل با شماره 09202720270 تماس بگیرید و از مشاوره کارشناسان ما بهره‌مند شوید.

مواردی که نصب همزمان ضروری نیست

با وجود تمام مزایا، در برخی شرایط ممکن است نصب فن کویل در کنار ترموستات هوشمند ضروری نباشد:

فضاهای کوچک یا کم‌مصرف: در محیط‌های کوچک، ترموستات هوشمند ممکن است بدون فن کویل نیز دمای مطلوب را تأمین کند.

هزینه بالای نصب: اگر بودجه محدود باشد، می‌توان ابتدا تنها ترموستات هوشمند نصب کرد و بعداً فن کویل اضافه نمود.

تجهیزات جایگزین: در برخی ساختمان‌ها، سیستم‌های سرمایشی و گرمایشی مرکزی می‌توانند بدون فن کویل نیز کنترل دقیق دما را فراهم کنند.

با این حال، در بیشتر ساختمان‌ها، ترکیب فن کویل فرااکسیژن و ترموستات هوشمند بهترین انتخاب برای آسایش و صرفه‌جویی انرژی است.

مطالعه بیشتر 1404/06/26 248

نصب فن کویل در پروژه هتل یا آپارتمان لوکس

تهویه مطبوع یکی از عناصر کلیدی در ایجاد آسایش حرارتی و رفاه ساکنان یا مهمانان در ساختمان‌های لوکس است. هتل‌ها و آپارتمان‌های سطح بالا، علاوه بر ارائه دکوراسیون زیبا و امکانات رفاهی پیشرفته، نیازمند سیستم‌های HVAC دقیق و کارآمد هستند.

در این فضاها، نوسانات دما، صدا و کیفیت هوای محیط اهمیت بالایی دارند. سیستم‌های تهویه مطبوع مانند فن کویل، با ارائه گرمایش و سرمایش یکنواخت و امکان کنترل مستقل دما در هر واحد، به‌عنوان بهترین گزینه مطرح می‌شوند.

معرفی فن کویل و کاربرد آن

فن کویل، دستگاهی است که با عبور هوا از روی کویل گرمایی یا سرمایی، دمای محیط را تنظیم می‌کند. این دستگاه به دلایل زیر در پروژه‌های لوکس محبوب است:

کنترل دمای مستقل: هر واحد یا اتاق می‌تواند دمای متفاوتی داشته باشد.

نصب آسان و انعطاف‌پذیر: قابلیت نصب سقفی، زمینی یا دیواری.

کارکرد بی‌صدا: مخصوصاً در هتل‌ها که آسایش صوتی مهم است.

سازگاری با سیستم‌های گرمایش از کف یا چیلر مرکزی: امکان ادغام با سیستم‌های بزرگ‌تر.

اهداف مطالعه موردی

هدف از این مطالعه موردی بررسی نحوه طراحی، نصب و راه‌اندازی فن کویل در یک پروژه هتل یا آپارتمان لوکس است. این مقاله نشان می‌دهد چگونه انتخاب درست دستگاه، مکان نصب و تنظیمات سیستم می‌تواند:

آسایش حرارتی کامل ایجاد کند

مصرف انرژی را بهینه کند

هزینه‌های نگهداری را کاهش دهد

مشخصات پروژه

برای مثال، فرض کنید پروژه مورد مطالعه یک هتل پنج‌ستاره یا یک آپارتمان لوکس با ویژگی‌های زیر باشد:

متراژ کل: ۵۰۰۰ متر مربع

تعداد واحدها: ۵۰ اتاق یا سوئیت

نوع فن کویل: سقفی توکار با ظرفیت ۱۲۰۰ تا ۲۰۰۰ فوت مکعب بر دقیقه

منبع سرمایش و گرمایش: چیلر مرکزی و دیگ بخار

کنترل: ترموستات دیجیتال مستقل برای هر واحد

این مشخصات به ما کمک می‌کند تا محاسبات دقیق ظرفیت، دبی هوا و هد پمپ فن کویل را انجام دهیم و سیستم بهینه‌ای طراحی کنیم.

چالش‌ها و نیازهای خاص در پروژه‌های لوکس

پروژه‌های هتل یا آپارتمان لوکس، با چالش‌های زیر روبه‌رو هستند:

فضای محدود برای نصب تجهیزات: در واحدهای کوچک یا سقف‌های کاذب، فضای نصب فن کویل محدود است.

نیاز به کنترل دما و رطوبت دقیق: هر اتاق ممکن است نیاز متفاوتی داشته باشد.

اهمیت کارکرد بی‌صدا: نویز فن‌ها نباید آسایش مهمانان را مختل کند.

هماهنگی با دکوراسیون داخلی: دستگاه‌ها باید کم‌حجم و توکار باشند.

سیستم مدیریت انرژی: فن کویل باید با سیستم BMS یا کنترل هوشمند هماهنگ باشد.

با توجه به این چالش‌ها، انتخاب فن کویل مناسب، محل نصب درست و سیستم کنترلی دقیق اهمیت ویژه‌ای پیدا می‌کند.

مطالعه بیشتر 1404/06/25 296

بررسی دوام فن کویل در مناطق کویری؛ مقاومت در برابر گرد و غبار

زندگی در مناطق کویری و بیابانی با شرایط آب‌وهوایی خاصی همراه است: گرمای شدید، رطوبت بسیار پایین، و حجم بالای گرد و غبار معلق در هوا. این شرایط نه تنها برای ساکنین چالش‌برانگیز است، بلکه سیستم‌های تهویه مطبوع از جمله فن کویل‌ها را نیز تحت فشار قرار می‌دهد. در چنین مناطقی، انتخاب یک فن کویل باکیفیت و مقاوم در برابر گرد و خاک اهمیت بسیار زیادی دارد.

محصولات فن کویل فرااکسیژن به دلیل طراحی خاص و استفاده از فیلترهای پیشرفته، توانسته‌اند جایگاه ویژه‌ای در بازار مناطق خشک پیدا کنند. در این مقاله به بررسی کامل دوام و مقاومت فن کویل در مناطق کویری می‌پردازیم و نکات مهم برای انتخاب و نگهداری صحیح آن را بیان می‌کنیم.

۱. شرایط محیطی مناطق کویری

برای درک بهتر موضوع، ابتدا باید شرایطی که یک فن کویل در مناطق کویری با آن مواجه است را بررسی کنیم:

دماهای بسیار بالا: در تابستان، دمای هوا به راحتی از ۴۰ درجه سانتی‌گراد عبور می‌کند.
رطوبت پایین: خشکی هوا باعث افزایش گرد و غبار معلق می‌شود.
بادهای موسمی و طوفان شن: ورود مستقیم ذرات خاک به محیط داخلی.
اختلاف شدید دمای شب و روز: فشار بیشتری بر قطعات مکانیکی و الکترونیکی وارد می‌شود.

فن کویل‌ها باید به گونه‌ای طراحی شوند که در برابر این شرایط سخت مقاومت کافی داشته باشند.

۲. نقش فیلتر هوا در دوام فن کویل

یکی از مهم‌ترین بخش‌های هر فن کویل، فیلتر هوای آن است. در مناطق کویری، ورود گرد و غبار به داخل دستگاه می‌تواند باعث:

گرفتگی کویل‌ها و کاهش بازده سرمایش و گرمایش
فشار مضاعف بر موتور فن
افزایش مصرف انرژی
کوتاه شدن عمر قطعات

فن کویل‌های مدرن، مانند مدل‌های عرضه‌شده توسط فرااکسیژن، از فیلترهای چندلایه قابل شست‌وشو استفاده می‌کنند که قابلیت جذب ذرات ریز گرد و خاک را دارند. این ویژگی به‌طور مستقیم دوام دستگاه را افزایش می‌دهد.

۳. تأثیر گرد و غبار بر موتور فن

موتور فن قلب تپنده فن کویل است. گرد و غبار انباشته‌شده می‌تواند:

موجب اختلال در گردش یکنواخت هوا شود

باعث افزایش صدای کارکرد دستگاه گردد

در صورت ورود به یاتاقان‌ها، موجب سایش و کاهش عمر موتور شود

به همین دلیل توصیه می‌شود در مناطق کویری، سرویس دوره‌ای فن کویل به‌طور مرتب (حداقل هر سه ماه یک‌بار) انجام شود. محصولات فن کویل فرااکسیژن با موتورهایی طراحی شده‌اند که مقاومت بالاتری در برابر شرایط سخت دارند و سرویس آن‌ها ساده‌تر است.

۴. تأثیر شرایط آب‌وهوایی بر کویل‌ها

کویل‌ها در تماس مستقیم با جریان هوا هستند. ورود گرد و غبار به پره‌های کویل می‌تواند باعث کاهش راندمان انتقال حرارت شود. در مناطق کویری این مشکل رایج‌تر است و باید با شست‌وشوی منظم و استفاده از فیلترهای کارآمد کنترل شود.

فن کویل‌های با کیفیت مانند محصولات فرااکسیژن، از جنس آلومینیوم و مس با پوشش ضدخوردگی ساخته می‌شوند تا در شرایط سخت محیطی دوام بیشتری داشته باشند.

۵. تأثیر دمای بالا بر عملکرد فن کویل

هوای بسیار گرم کویری باعث می‌شود فن کویل‌ها زمان بیشتری روشن بمانند و تحت فشار بیشتری کار کنند. این موضوع می‌تواند باعث:

افزایش مصرف برق

فرسودگی سریع‌تر قطعات

کاهش راندمان سیستم شود

فن کویل‌های فرااکسیژن با استفاده از موتورهای کم‌مصرف و طراحی بهینه، توانسته‌اند مصرف برق را کنترل کرده و عملکرد پایدارتری در مناطق گرم ارائه دهند.

۶. چرا انتخاب فن کویل مناسب در مناطق کویری اهمیت دارد؟

بسیاری از افراد هنگام خرید فن کویل فقط به قیمت اولیه توجه می‌کنند، اما در مناطق کویری باید به موارد زیر توجه داشت:

کیفیت فیلتر و قابلیت شست‌وشوی آن

قدرت موتور فن و مقاومت آن در برابر گرد و غبار

نوع کویل و پوشش ضدخوردگی

سطح صدای کارکرد دستگاه در شرایط سخت

به همین دلیل انتخاب برند معتبر مثل فن کویل فرااکسیژن می‌تواند تضمین‌کننده طول عمر بالای دستگاه و کاهش هزینه‌های نگهداری باشد.

مطالعه بیشتر 1404/06/24 226

آیا فن کویل کاستی به فضای معماری آسیب می‌زند؟

فن کویل کاستی یکی از محبوب‌ترین سیستم‌های تهویه مطبوع در پروژه‌های مدرن مسکونی، اداری و تجاری است. این دستگاه‌ها به دلیل طراحی جمع‌وجور و نصب در سقف کاذب، توانسته‌اند جایگاه ویژه‌ای در طراحی داخلی پیدا کنند. با این حال، برخی طراحان و کاربران نگرانی‌هایی در مورد تأثیر فن کویل کاستی بر معماری فضا دارند، به خصوص مواردی مانند صدای پنهان و اشغال سقف.

در این مقاله، به بررسی دقیق این مسائل می‌پردازیم و توضیح می‌دهیم چگونه با انتخاب هوشمندانه و نصب اصولی، می‌توان مزایای فن کویل کاستی را بدون ایجاد آسیب به فضای معماری بهره‌برداری کرد. همچنین، اگر قصد خرید فن کویل کاستی یا اطلاع از قیمت فن کویل کاستی فرااکسیژن را دارید، می‌توانید با شماره 📞 09202720270 تماس بگیرید.

۱. فن کویل کاستی چیست و انواع آن

فن کویل کاستی نوعی دستگاه تهویه مطبوع است که معمولاً در سقف کاذب نصب می‌شود و به دو شکل اصلی ارائه می‌شود:

یک‌طرفه (One Way): خروجی هوا تنها از یک جهت است و مناسب فضاهای کوچک یا با محدودیت سقف است.

چهارطرفه (Four Way): خروجی هوا از چهار طرف صورت می‌گیرد و توزیع یکنواخت هوا در فضاهای بزرگتر را تضمین می‌کند.

این دستگاه‌ها به دلیل نصب در سقف و عدم اشغال فضای کف، گزینه‌ای مناسب برای محیط‌های با طراحی داخلی حساس هستند.

۲. مزایای فن کویل کاستی در معماری داخلی

۲.۱ زیبایی و پنهان بودن

یکی از بزرگ‌ترین مزایای فن کویل کاستی، نصب آن در سقف کاذب است. این ویژگی باعث می‌شود که:

دستگاه در دید مستقیم نباشد و طراحی داخلی فضا تحت تأثیر قرار نگیرد.

دیوارها و کف فضا برای مبلمان و دکوراسیون آزاد باقی بمانند.

۲.۲ توزیع یکنواخت هوا

فن کویل کاستی با طراحی خروجی چهارطرفه، هوا را به صورت یکنواخت در محیط توزیع می‌کند. این مزیت باعث می‌شود که هیچ نقطه‌ای از فضا بیش از حد سرد یا گرم نشود و آسایش حرارتی حفظ شود.

۲.۳ اشغال نکردن فضای کف یا دیوار

برخلاف فن کویل‌های دیواری یا زمینی، فن کویل کاستی سقف را اشغال می‌کند و فضای قابل استفاده کف و دیوار را محدود نمی‌کند. این ویژگی به خصوص در فضاهای کوچک و طراحی داخلی مدرن اهمیت دارد.

۳. چالش‌های معماری ناشی از فن کویل کاستی

۳.۱ نیاز به سقف کاذب

برای نصب فن کویل کاستی، وجود سقف کاذب الزامی است. این موضوع می‌تواند در برخی پروژه‌ها، محدودیت‌های ارتفاع ایجاد کند و نیازمند برنامه‌ریزی دقیق معماری باشد.

۳.۲ محدودیت در ارتفاع سقف

در فضاهای با سقف کوتاه، نصب فن کویل کاستی ممکن است ارتفاع مفید اتاق را کاهش دهد و طراحی روشنایی یا سایر عناصر سقف را محدود کند.

۳.۳ تأثیر بر طراحی نورپردازی

وجود فن کویل کاستی و دریچه‌های خروج هوا می‌تواند در طراحی نورپردازی سقف، به ویژه برای لوسترها و نورهای مخفی، محدودیت ایجاد کند.

۴. اشغال فضای سقف و مدیریت آن

هرچند فن کویل کاستی بخشی از فضای سقف را اشغال می‌کند، با برنامه‌ریزی درست و استفاده از مدل‌های استاندارد:

می‌توان دریچه‌ها و کانال‌ها را به شکلی نصب کرد که کمترین تأثیر را بر طراحی سقف داشته باشند.

استفاده از فن کویل کاستی فرااکسیژن با طراحی جمع‌وجور، امکان مدیریت فضای سقف را ساده‌تر می‌کند.

۵. صدای تولیدی فن کویل کاستی

۵.۱ صدای فن و جریان هوا

یکی از نگرانی‌های رایج درباره فن کویل کاستی، تولید صدا است. نکات مهم:

کیفیت موتور و پره‌ها مستقیماً بر صدای فن تأثیر می‌گذارد.

جریان هوا در کانال‌ها و دریچه‌ها نیز می‌تواند صدا ایجاد کند.

۵.۲ راهکار کاهش صدا

انتخاب فن کویل‌های کم‌صدا و استاندارد مانند فن کویل کاستی فرااکسیژن

استفاده از عایق‌های صوتی در سقف کاذب

نصب دریچه‌ها با زاویه و فاصله مناسب

با رعایت این اصول، صدای فن کویل کاستی تقریباً غیرقابل تشخیص است و آسیبی به تجربه کاربری یا آرامش محیط وارد نمی‌شود.

مطالعه بیشتر 1404/06/23 267

نکات مهم در انتخاب فیلتر هوا برای فن کویل

یکی از حیاتی‌ترین اجزای سیستم تهویه مطبوع در ساختمان‌ها، فن کویل است. این دستگاه نقش اصلی در تنظیم دمای محیط و توزیع هوای مطبوع را ایفا می‌کند. اما چیزی که بسیاری از کاربران نادیده می‌گیرند، اهمیت فیلتر هوا در عملکرد فن کویل است. فیلتر هوا به‌ظاهر قطعه‌ای ساده است، اما اگر انتخاب درستی نداشته باشد، نه‌تنها باعث کاهش راندمان دستگاه می‌شود بلکه سلامت ساکنان را نیز به خطر می‌اندازد.

در این مقاله به بررسی دقیق نقش فیلتر هوا در فن کویل، انواع آن، معیارهای انتخاب درست و نکات کاربردی برای کاربران خانگی و تجاری می‌پردازیم. همچنین با معرفی برند معتبر فن کویل فرااکسیژن و بررسی خدمات آن، راهنمایی عملی برای کسانی که قصد خرید فن کویل یا استعلام قیمت فن کویل دارند ارائه خواهیم داد.

۱. نقش فیلتر هوا در فن کویل

فن کویل برای تأمین هوای مطبوع باید هوای محیط را به گردش درآورد. در این فرآیند، اگر ذرات گردوغبار، آلودگی یا میکروب‌ها وارد سیستم شوند، نه‌تنها راندمان دستگاه پایین می‌آید بلکه سلامت افراد نیز تحت تأثیر قرار می‌گیرد.

وظایف اصلی فیلتر هوا:

جلوگیری از ورود ذرات معلق و گردوغبار به کویل‌ها

افزایش طول عمر فن کویل با جلوگیری از گرفتگی و رسوب

بهبود کیفیت هوای داخلی (IAQ)

کاهش هزینه‌های تعمیر و نگهداری

به همین دلیل، انتخاب درست فیلتر هوا به اندازه انتخاب خود فن کویل اهمیت دارد.

۲. انواع فیلترهای هوا در فن کویل

فیلترها بر اساس طراحی، کارایی و جنس به چند دسته تقسیم می‌شوند.

۲.۱ فیلتر آلومینیومی

قابل شست‌وشو و استفاده مجدد

مناسب برای ذرات درشت

قیمت پایین‌تر نسبت به سایر فیلترها

دوام بالا، اما توانایی پایین در حذف ذرات ریز

۲.۲ فیلتر پلی‌استری (پیش‌فیلتر)

ساخته شده از الیاف مصنوعی

قابلیت جذب ذرات متوسط و ریز

قابل شست‌وشو، اما بعد از مدتی باید تعویض شود

۲.۳ فیلتر کربنی

برای جذب بو و آلاینده‌های گازی

بیشتر در فضاهای حساس مثل بیمارستان یا آزمایشگاه استفاده می‌شود

۲.۴ فیلتر هپا (HEPA)

بالاترین سطح فیلتراسیون

حذف ذرات میکروسکوپی و حتی باکتری‌ها

مناسب برای مکان‌های حساس با نیاز به هوای فوق‌العاده تمیز

قیمت بالاتر نسبت به فیلترهای معمولی

۳. معیارهای انتخاب فیلتر مناسب برای فن کویل

۳.۱ کاربری محیط

خانه‌های مسکونی: فیلتر پلی‌استری یا آلومینیومی کفایت می‌کند.

دفاتر و فروشگاه‌ها: بهتر است از فیلتر با راندمان بالاتر استفاده شود.

بیمارستان‌ها و مکان‌های حساس: استفاده از فیلتر هپا یا کربنی الزامی است.

۳.۲ ظرفیت و مدل فن کویل

هر فن کویل ظرفیت خاصی دارد و باید فیلتری متناسب با آن انتخاب شود. برای مثال، مدل‌های فن کویل فرااکسیژن در ظرفیت‌های مختلف عرضه می‌شوند و برای هر ظرفیت، فیلتر استاندارد مخصوص طراحی شده است.

۳.۳ سهولت نگهداری

اگر کاربر امکان سرویس مداوم ندارد، بهتر است فیلتری انتخاب کند که عمر طولانی‌تری داشته باشد.

۳.۴ قیمت و صرفه اقتصادی

انتخاب فیلتر فقط بر اساس قیمت اولیه اشتباه است. باید طول عمر، کیفیت و میزان تأثیر آن بر هزینه‌های تعمیر و مصرف انرژی نیز بررسی شود.

۴. تأثیر فیلتر بر راندمان فن کویل

بسیاری از مشکلاتی که کاربران در طول زمان با فن کویل خود تجربه می‌کنند، مثل کاهش سرمایش یا افزایش صدای دستگاه، به دلیل انتخاب یا نگهداری نامناسب فیلتر است.

فیلتر کثیف باعث می‌شود جریان هوا مسدود شود.

موتور فن برای جبران افت فشار، بیشتر کار می‌کند و این یعنی مصرف برق بالاتر.

تجمع گردوغبار روی کویل‌ها راندمان انتقال حرارت را کاهش می‌دهد.

👉 بنابراین برای حفظ کارایی و کاهش هزینه برق، انتخاب فیلتر مناسب و تعویض به‌موقع آن ضروری است.

۵. مزایای استفاده از فیلتر استاندارد در فن کویل فرااکسیژن

برند فرااکسیژن در طراحی فن کویل‌های خود توجه ویژه‌ای به کیفیت فیلترها دارد. استفاده از فیلترهای استاندارد این برند چند مزیت اساسی دارد:

افزایش طول عمر دستگاه

کاهش نیاز به سرویس‌های پرهزینه

بهبود کیفیت هوای داخلی

کاهش مصرف انرژی

کاربرانی که قصد خرید فن کویل دارند، می‌توانند مطمئن باشند که دستگاه‌های فن کویل فرااکسیژن با فیلترهای باکیفیت عرضه می‌شوند. برای اطلاع از قیمت فن کویل و دریافت مشاوره خرید، کافیست با شماره 📞 09202720270 تماس بگیرید.

۶. اهمیت زمان‌بندی تعویض یا شست‌وشوی فیلترها

انتخاب درست فیلتر تنها یک بخش ماجراست. بخش مهم‌تر، نگهداری و تعویض یا شست‌وشوی منظم آن است.

فیلتر آلومینیومی: هر ۱ تا ۲ ماه یک‌بار شست‌وشو

فیلتر پلی‌استری: هر ۳ تا ۶ ماه تعویض

فیلتر کربنی و هپا: بر اساس کاربری، هر ۶ تا ۱۲ ماه تعویض

در واقع، برنامه منظم نگهداری فیلتر، تضمین‌کننده کارایی فن کویل است.

۷. چرا انتخاب فیلتر مناسب اهمیت استراتژیک دارد؟

شاید بسیاری تصور کنند که فیلتر تنها برای جلوگیری از ورود گردوغبار به فن کویل است. اما حقیقت این است که انتخاب فیلتر بر سلامت افراد و حتی اقتصاد خانواده یا سازمان تأثیر مستقیم دارد.

جلوگیری از انتشار بیماری‌های تنفسی

کاهش آلرژی ناشی از گردوغبار

صرفه‌جویی در هزینه برق

جلوگیری از خرابی زودهنگام دستگاه و کاهش هزینه تعمیر

مطالعه بیشتر 1404/06/22 254

آیا فن کویل قابل اتصال به پنل خورشیدی است؟ تحلیل فنی

با افزایش روزافزون هزینه‌های انرژی و دغدغه‌های زیست‌محیطی، استفاده از منابع تجدیدپذیر مانند انرژی خورشیدی به یک ضرورت تبدیل شده است. در همین راستا، بسیاری از مهندسان و مالکان ساختمان‌ها به دنبال این پرسش هستند که آیا می‌توان سیستم‌های تهویه مطبوع موجود، از جمله فن کویل، را به پنل‌های خورشیدی متصل کرد و بخشی از مصرف برق آن‌ها را با انرژی خورشیدی تأمین نمود یا خیر؟

پاسخ به این پرسش نیازمند یک تحلیل فنی دقیق است. در این مقاله ابتدا عملکرد فن کویل را مرور می‌کنیم، سپس به سراغ سیستم‌های خورشیدی می‌رویم و در نهایت امکان‌سنجی اتصال این دو را بررسی خواهیم کرد. در صورتی که شما به دنبال خرید فن کویل یا بررسی قیمت فن کویل در بازار باشید، این مقاله علاوه بر ارائه دیدگاه فنی، شما را با راهکارهای بهینه‌سازی مصرف انرژی نیز آشنا می‌کند.

آشنایی با فن کویل و نقش آن در سیستم تهویه مطبوع

فن کویل یکی از رایج‌ترین دستگاه‌های تهویه مطبوع است که در پروژه‌های مسکونی، اداری، تجاری و حتی صنعتی استفاده می‌شود. این دستگاه شامل یک فن و یک کویل (مبدل حرارتی) است که وظیفه دارد هوای اتاق را از روی کویل عبور دهد و دما را متناسب با نیاز، کاهش یا افزایش دهد.

موتور فن کویل نیروی الکتریکی مصرف می‌کند، در حالی که خنک‌سازی یا گرمایش هوا توسط آب سرد یا گرم تولید شده در چیلر یا بویلر انجام می‌شود. به همین دلیل مصرف برق فن کویل عمدتاً مربوط به موتور فن است و نسبت به دستگاه‌های مستقل سرمایشی/گرمایشی، بسیار پایین‌تر است.

این موضوع یک مزیت مهم محسوب می‌شود، زیرا امکان تأمین برق فن کویل با پنل خورشیدی را از نظر تئوری ساده‌تر می‌کند. اما برای پاسخ دقیق، باید جزئیات مصرف انرژی و توان تولیدی سیستم خورشیدی را بررسی کنیم.

بررسی میزان مصرف برق فن کویل

میزان مصرف برق فن کویل به عوامل مختلفی بستگی دارد، از جمله:

ظرفیت فن کویل (CFM یا ظرفیت هوادهی)

فن کویل‌ها در ظرفیت‌های مختلف تولید می‌شوند (از ۲۰۰ تا بیش از ۱۲۰۰ CFM). هرچه ظرفیت بالاتر باشد، موتور فن توان بیشتری مصرف می‌کند.

نوع موتور (AC یا EC)

موتورهای قدیمی AC مصرف برق بالاتری دارند، در حالی که موتورهای EC (الکترونیکی و کم‌مصرف) تا ۳۰ درصد راندمان بالاتری ارائه می‌دهند.

تعداد فن کویل‌ها در ساختمان

در یک آپارتمان کوچک ممکن است تنها ۲ یا ۳ فن کویل مورد استفاده قرار گیرد، اما در یک ساختمان اداری بزرگ ده‌ها فن کویل وجود دارد.

ساعات کارکرد روزانه

اگر فن کویل تنها در ساعات اوج گرما یا سرما فعال باشد، مصرف کل برق کمتر خواهد بود. اما در ساختمان‌هایی که تهویه دائمی نیاز است، مصرف برق مجموع بالاتر می‌رود.

به طور میانگین، یک فن کویل خانگی با ظرفیت ۴۰۰ CFM بین ۷۰ تا ۱۵۰ وات برق مصرف می‌کند. این عدد در مقایسه با سایر تجهیزات تهویه مطبوع بسیار پایین است و به همین دلیل گزینه جذابی برای اتصال به پنل خورشیدی محسوب می‌شود.

آشنایی با پنل خورشیدی و تولید برق

پنل خورشیدی یا سلول فتوولتائیک وظیفه دارد انرژی نور خورشید را به برق تبدیل کند. توان تولیدی هر پنل بسته به کیفیت و فناوری ساخت متفاوت است، اما به طور میانگین:

هر پنل ۳۰۰ تا ۴۵۰ وات توان تولیدی دارد.

برای راه‌اندازی یک فن کویل خانگی با مصرف ۱۰۰ وات، تنها بخشی از یک پنل کافی خواهد بود.

البته در عمل باید باتری و اینورتر هم در نظر گرفته شوند، چون برق تولیدی پنل‌ها DC است و برای تغذیه فن کویل باید به AC تبدیل شود.

امکان‌سنجی اتصال فن کویل به پنل خورشیدی

حال که میزان مصرف فن کویل و توان تولیدی پنل خورشیدی را می‌دانیم، می‌توانیم امکان اتصال آن‌ها را بررسی کنیم.

از نظر فنی:

بله، فن کویل به راحتی می‌تواند به سیستم خورشیدی متصل شود. کافی است پنل‌های خورشیدی برق DC تولید کنند، سپس از طریق اینورتر به AC تبدیل شود و فن کویل را تغذیه کند.

از نظر ظرفیت:

یک پنل خورشیدی استاندارد می‌تواند چندین فن کویل کوچک را تغذیه کند. به عنوان مثال، یک پنل ۳۵۰ واتی قادر است همزمان ۳ فن کویل ۱۰۰ واتی را راه‌اندازی کند.

از نظر اقتصادی:

هزینه اولیه نصب پنل خورشیدی، اینورتر و باتری بالاست. بنابراین این روش برای پروژه‌های بزرگ یا ساختمان‌هایی که مصرف برق بالایی دارند و هدفشان کاهش وابستگی به شبکه برق است، بیشتر به‌صرفه خواهد بود.

مزایا و چالش‌های استفاده از پنل خورشیدی برای فن کویل

مزایا:

کاهش هزینه برق مصرفی فن کویل‌ها.

کمک به محیط زیست با کاهش انتشار گازهای گلخانه‌ای.

افزایش استقلال انرژی ساختمان.

چالش‌ها:

هزینه بالای نصب اولیه سیستم خورشیدی.

نیاز به فضای کافی برای نصب پنل‌ها.

وابستگی به شرایط آب و هوایی و میزان تابش خورشید.

مطالعه بیشتر 1404/06/20 265

طراحی پره فن‌کویل و تاثیر آن بر عملکرد موتور

فن‌کویل‌ها یکی از پرکاربردترین سیستم‌های تهویه مطبوع در ساختمان‌های مسکونی، اداری و صنعتی هستند. عملکرد بهینه این دستگاه‌ها به عوامل مختلفی بستگی دارد که یکی از مهم‌ترین آن‌ها طراحی پره فن است. پره‌ها نه تنها جریان هوا را به محیط منتقل می‌کنند، بلکه بار وارده بر موتور، مصرف انرژی و سطح صدا را نیز تحت تأثیر قرار می‌دهند.

در سیستم‌های فن‌کویل، عملکرد موتور به شدت وابسته به نحوه طراحی پره‌ها است. پره‌های بهینه می‌توانند راندمان دستگاه را افزایش دهند، مصرف انرژی را کاهش دهند و طول عمر موتور را افزایش دهند. در مقابل، طراحی ضعیف پره‌ها باعث افزایش مصرف برق، کاهش جریان هوا و تولید نویز می‌شود.

مطالعات فنی نشان می‌دهند که انتخاب صحیح پره فن می‌تواند تا ۱۵ تا ۲۰ درصد مصرف انرژی موتور را کاهش دهد و عملکرد کلی سیستم تهویه را بهبود بخشد. در این مقاله، به بررسی تخصصی انواع پره‌های فن‌کویل، طراحی آن‌ها و تأثیر مستقیمشان بر عملکرد موتور خواهیم پرداخت.

همچنین برای دریافت بهترین فن‌کویل‌ها با طراحی پره بهینه و مشاوره تخصصی، می‌توانید با سایت فرااکسیژن تماس بگیرید و برای خرید، استعلام قیمت یا مشاوره با شماره 09202720270 در ارتباط باشید.

ساختار و عملکرد پره‌های فن‌کویل

انواع پره‌ها

پره‌های فن‌کویل از نظر شکل و طراحی به چند دسته اصلی تقسیم می‌شوند:

پره صاف (Straight Blades):

ساده‌ترین نوع پره

تولید جریان هوا با فشار متوسط

مناسب برای مصرف انرژی متوسط و محیط‌های با نویز کم

پره منحنی (Curved Blades):

دارای انحنای جزئی برای هدایت بهتر جریان هوا

افزایش راندمان انتقال حرارت

کاهش فشار بر موتور نسبت به پره‌های صاف

پره S شکل (S-Shaped Blades):

طراحی خاص برای کاهش نویز

جریان هوا یکنواخت و ثابت

کاهش لرزش و افزایش طول عمر موتور

پره Aerofoil:

شبیه بال هواپیما، با طراحی آیرودینامیک

حداکثر راندمان جریان هوا با حداقل مصرف انرژی

کاهش فشار استاتیک و بار موتور

جنس و طراحی پره‌ها

جنس پره‌ها معمولاً از آلومینیوم، فولاد ضدزنگ یا پلاستیک مقاوم انتخاب می‌شود. ویژگی‌های هر جنس:

آلومینیوم: سبک، مقاوم در برابر خوردگی، انتقال حرارت متوسط
فولاد ضدزنگ: سنگین‌تر، مقاوم در برابر فشار و حرارت بالا
پلاستیک مقاوم: سبک و ارزان، اما مقاومت مکانیکی کمتر

عملکرد پره‌ها

پره‌ها با چرخش روی محور موتور، نیروی جنبشی لازم برای جریان هوا را ایجاد می‌کنند. طراحی صحیح پره‌ها باعث می‌شود جریان هوا یکنواخت و با فشار مناسب وارد محیط شود، بدون اینکه موتور فشار اضافی تحمل کند.

تأثیر طراحی پره بر مصرف انرژی و راندمان موتور

افزایش یا کاهش بار موتور

طراحی پره‌ها مستقیماً بر بار وارده به موتور تأثیر می‌گذارد:

پره‌های غیر بهینه باعث افزایش مقاومت هوا و فشار استاتیک می‌شوند → موتور باید بیشتر کار کند → مصرف انرژی بیشتر

پره‌های بهینه با طراحی آیرودینامیک → جریان هوا بدون مقاومت اضافی → کاهش بار موتور و مصرف انرژی

ارتباط با سرعت فن و جریان هوا

سرعت چرخش فن و شکل پره‌ها تعیین‌کننده حجم هوای جابجا شده (CFM) هستند.

پره‌های S شکل و Aerofoil با جریان یکنواخت → امکان کاهش سرعت فن بدون کاهش جریان هوا → کاهش مصرف برق

پره‌های صاف یا غیرمنحنی → نیاز به سرعت بالاتر → مصرف انرژی بیشتر و لرزش موتور

مثال‌های عملی

فرض کنید دو فن‌کویل با ظرفیت مشابه:

فن‌کویل A: پره صاف

فن‌کویل B: پره Aerofoil

در شرایط مشابه، فن‌کویل B به دلیل طراحی آیرودینامیک، مصرف برق موتور حدود ۱۵٪ کمتر دارد و جریان هوا یکنواخت‌تر است. همچنین طول عمر موتور حدود ۲۰٪ افزایش می‌یابد.

اثر پره بر سطح صدا و راحتی کاربر

نویز تولیدی

پره‌های فن عامل اصلی تولید نویز در فن‌کویل هستند. عواملی که نویز را افزایش می‌دهند:

طراحی غیرمنحنی یا نامتقارن

لرزش پره‌ها به دلیل عدم تعادل

سرعت بالای فن

روش‌های کاهش صدا

استفاده از پره‌های منحنی یا S شکل

بالانس دقیق پره‌ها در نصب

استفاده از موتورهای DC با کنترل سرعت

طراحی مناسب پره نه تنها مصرف انرژی را کاهش می‌دهد، بلکه تجربه راحت‌تری برای کاربران فراهم می‌کند.

بهینه‌سازی عملکرد موتور با انتخاب پره مناسب

نکات انتخاب پره

بررسی جریان هوای مورد نیاز محیط

انتخاب جنس مناسب با شرایط محیطی

طراحی آیرودینامیک برای کاهش بار موتور

رعایت تعادل پره‌ها برای کاهش لرزش و نویز

نگهداری پره‌ها

تمیز کردن دوره‌ای پره‌ها از گرد و غبار

بررسی سلامت پره‌ها و تعویض در صورت خمیدگی یا آسیب

استفاده از روان‌کننده‌ها برای کاهش اصطکاک محور

فرااکسیژن با ارائه محصولات با پره‌های بهینه و کیفیت بالا، امکان استفاده از فن‌کویل با حداکثر راندمان و حداقل مصرف انرژی را فراهم می‌کند. برای خرید، استعلام قیمت یا مشاوره تخصصی با شماره 09202720270 تماس بگیرید.

مطالعه بیشتر 1404/06/18 259

مقایسه مصرف فن کویل در حالت سرمایش و گرمایش

فن کویل‌ها به عنوان یکی از رایج‌ترین سیستم‌های تهویه مطبوع در ساختمان‌های مسکونی، اداری و صنعتی شناخته می‌شوند. این تجهیزات نه تنها امکان تنظیم دما و رطوبت محیط را فراهم می‌کنند، بلکه نقش مهمی در بهینه‌سازی مصرف انرژی دارند. در عصر حاضر که هزینه انرژی و اهمیت حفاظت از محیط زیست به دغدغه‌های اصلی تبدیل شده‌اند، آشنایی با مصرف انرژی فن کویل در حالت سرمایش و گرمایش می‌تواند به کاربران کمک کند تا تصمیمات بهتری برای بهره‌برداری از سیستم‌های تهویه اتخاذ کنند.

مطالعات نشان می‌دهد که نحوه عملکرد فن کویل در سرمایش و گرمایش متفاوت است و عوامل متعددی مانند ظرفیت دستگاه، دمای محیط، تنظیمات ترموستات و کیفیت نگهداری بر میزان مصرف انرژی تاثیرگذارند. در این مقاله، سعی شده است با بررسی علمی و عملی این موارد، مقایسه‌ای جامع ارائه شود و همچنین راهکارهای بهینه‌سازی مصرف انرژی معرفی گردد.

همچنین برای دسترسی به بهترین محصولات و مشاوره تخصصی در زمینه فن کویل و سایر سیستم‌های تهویه، شما می‌توانید با سایت فرااکسیژن تماس بگیرید و برای خرید، استعلام قیمت یا مشاوره با شماره 09202720270 در ارتباط باشید.

فن کویل چیست و چگونه کار می‌کند؟

تعریف و عملکرد کلی فن کویل

فن کویل دستگاهی است که از یک مبدل حرارتی (Coil) و یک فن برای توزیع هوا تشکیل شده است. این سیستم می‌تواند هوای محیط را سرمایش یا گرمایش کند و معمولاً با یک سیستم مرکزی مانند چیلر برای سرمایش یا دیگ بخار/پکیج برای گرمایش کار می‌کند.

عملکرد فن کویل بر اساس انتقال حرارت بین آب یا بخار گرم/سرد و هوای محیط صورت می‌گیرد. هوا توسط فن از روی کویل عبور کرده و دمای آن تغییر می‌کند، سپس از طریق کانال‌ها یا خروجی‌های مستقیم وارد محیط می‌شود.

انواع فن کویل

فن کویل‌ها بر اساس نصب و نوع توزیع هوا به چند دسته تقسیم می‌شوند:

فن کویل سقفی (Ceiling Mounted): نصب در سقف، مناسب فضاهای بزرگ و اداری

فن کویل زمینی (Floor Mounted): نصب در کف، مناسب فضاهای مسکونی

فن کویل کاستی (Cassette): نصب در سقف کاذب، توزیع هوا در چهار جهت

فن کویل دیواری (Wall Mounted): نصب روی دیوار، مصرف کم و مناسب فضاهای کوچک

اجزای اصلی فن کویل

کویل (Coil): مبدل حرارتی که آب سرد یا گرم از آن عبور می‌کند

فن (Fan): برای جریان دادن هوا روی کویل

فیلتر هوا (Air Filter): برای جلوگیری از ورود گرد و غبار

ترموستات و کنترلرها: تنظیم دما و سرعت فن

کانال‌ها و دریچه‌ها: هدایت هوا به محیط

عملکرد این اجزا در حالت سرمایش و گرمایش متفاوت است و همین تفاوت‌ها باعث تغییر در میزان مصرف انرژی می‌شوند.

مصرف انرژی فن کویل در حالت سرمایش

فرآیند سرمایش

در حالت سرمایش، فن کویل با استفاده از آب سرد تأمین شده توسط چیلر یا سیستم مرکزی، هوای محیط را خنک می‌کند. هوا از روی کویل عبور می‌کند و انرژی حرارتی آن توسط آب جذب می‌شود، سپس هوای خنک به محیط بازگردانده می‌شود.

عوامل مؤثر بر مصرف انرژی در حالت سرمایش

دمای محیط و اختلاف دمای هوا با آب سرد: هر چه اختلاف بیشتر باشد، فن و کویل انرژی بیشتری مصرف می‌کنند.

جریان هوا و سرعت فن: سرعت بالای فن باعث افزایش مصرف برق می‌شود.

کیفیت فین‌ها و کویل‌ها: تجمع گرد و غبار یا رسوب، انتقال حرارت را کاهش داده و مصرف انرژی را افزایش می‌دهد.

تنظیمات ترموستات و کنترلرها: تنظیم دقیق دما می‌تواند مصرف را تا ۱۵-۲۰٪ کاهش دهد.

مثال‌های عملی

فرض کنید یک فن کویل با ظرفیت ۵۰۰ CFM (فوت مکعب بر دقیقه) در یک اتاق ۳۰ متری نصب شده است. در تابستان و با دمای محیط ۳۵ درجه سانتی‌گراد، مصرف برق فن حدود ۰.25 کیلووات است. با افزایش دمای آب سرد از ۷ به ۱۰ درجه، مصرف برق به دلیل کاهش راندمان انتقال حرارت افزایش می‌یابد.

به طور کلی، مصرف انرژی در حالت سرمایش معمولاً بالاتر از گرمایش است، زیرا علاوه بر انتقال حرارت، فن باید با سرعت بیشتری هوا را به گردش درآورد و گاهی رطوبت محیط نیز کاهش یابد که نیاز به انرژی اضافی دارد.

مصرف انرژی فن کویل در حالت گرمایش

فرآیند گرمایش

در حالت گرمایش، فن کویل هوای محیط را از روی کویل آب گرم یا بخار عبور می‌دهد. انرژی حرارتی آب یا بخار به هوا منتقل شده و هوای گرم به محیط بازگردانده می‌شود.

عوامل مؤثر بر مصرف انرژی در حالت گرمایش

دمای محیط و اختلاف دما: هرچه اختلاف بین دمای آب و هوای محیط کمتر باشد، مصرف انرژی کمتر است.

نوع سیستم گرمایش: سیستم‌های آبگرم با دیگ بخار معمولاً مصرف کمتری نسبت به پمپ‌های حرارتی دارند، اما بازدهی بستگی به نگهداری و کیفیت دستگاه دارد.

سرعت فن و مدت زمان کارکرد: کاهش سرعت فن و استفاده از تایمرهای هوشمند می‌تواند مصرف را کاهش دهد.

عایق‌بندی محیط: هرچه محیط بهتر عایق‌بندی شده باشد، فن کویل برای حفظ دما انرژی کمتری مصرف می‌کند.

مثال‌های عملی

یک فن کویل مشابه با ظرفیت ۵۰۰ CFM در زمستان و با دمای آب گرم ۵۰ درجه سانتی‌گراد، مصرف برق فن تنها حدود ۰.20 کیلووات است. اگر دمای آب کاهش یابد، فن باید مدت بیشتری کار کند تا دمای محیط حفظ شود، اما به دلیل بازدهی بالاتر انتقال حرارت در گرمایش نسبت به سرمایش، مصرف انرژی معمولاً کمتر است.

مقایسه مستقیم مصرف انرژی سرمایش و گرمایش

با بررسی علمی و عملی، مشخص می‌شود که:

مصرف برق فن در سرمایش نسبت به گرمایش کمی بالاتر است، زیرا فن باید جریان هوای بیشتری ایجاد کند و گاهی رطوبت‌زدایی هم انجام می‌شود.

مصرف انرژی حرارتی در گرمایش وابسته به دمای آب و کیفیت سیستم گرمایش است، اما به طور کلی راندمان بیشتری نسبت به سرمایش دارد.

راهکارهای کاهش مصرف انرژی شامل:

استفاده از ترموستات‌های هوشمند

پاک‌سازی منظم کویل و فیلترها

عایق‌بندی محیط و کاهش نشتی هوا

تنظیم سرعت فن متناسب با نیاز واقعی

این مقایسه نشان می‌دهد که آگاهی از نحوه عملکرد فن کویل و مدیریت مصرف انرژی می‌تواند هزینه‌ها را به طرز چشمگیری کاهش دهد و همزمان به کاهش انتشار گازهای گلخانه‌ای کمک کند.

مطالعه بیشتر 1404/06/18 278

مزایای فن کویل زمینی بدون پایه برای فضاهای قابل جابه‌جایی

سیستم‌های فن کویل از پرکاربردترین تجهیزات تهویه مطبوع در ساختمان‌ها هستند. آن‌ها به دلیل انعطاف‌پذیری بالا در نصب، راندمان مناسب و هزینه نگهداری پایین، در پروژه‌های مسکونی، تجاری و اداری بسیار مورد توجه قرار گرفته‌اند. در میان انواع مختلف فن کویل‌ها، فن کویل زمینی بدون پایه جایگاه ویژه‌ای دارد؛ چرا که طراحی آن به گونه‌ای است که بدون اتصال دائمی به کف، می‌تواند در فضاهای مختلف جابه‌جا شود.

این ویژگی باعث می‌شود که برای فضاهای موقت یا قابل جابه‌جایی مثل کانکس‌ها، نمایشگاه‌ها، دفاتر کار سیار یا حتی ساختمان‌های در حال بازسازی، گزینه‌ای ایده‌آل باشد.

بخش اول: فن کویل زمینی بدون پایه چیست؟

فن کویل زمینی بدون پایه نوعی دستگاه تهویه مطبوع است که بر روی زمین قرار می‌گیرد، اما برخلاف مدل‌های پایه‌دار، اتصال دائمی به کف ندارد. این موضوع چند مزیت مهم ایجاد می‌کند:

امکان جابه‌جایی سریع

انعطاف در تغییر محل نصب

عدم نیاز به عملیات ساختمانی گسترده

بخش دوم: مزایای اصلی فن کویل زمینی بدون پایه

۱. قابلیت جابه‌جایی آسان

مهم‌ترین ویژگی این نوع فن کویل، امکان انتقال آن به محل‌های مختلف بدون نیاز به تخریب یا تغییر سازه است. این مزیت در پروژه‌هایی که محل کار یا سکونت موقت است، بسیار ارزشمند خواهد بود.

۲. صرفه‌جویی در هزینه‌های نصب

نصب فن کویل‌های زمینی بدون پایه نسبت به مدل‌های دیواری یا سقفی، ساده‌تر و کم‌هزینه‌تر است. در بسیاری از مواقع تنها نیاز به اتصال به لوله‌های رفت و برگشت آب سرد و گرم وجود دارد.

۳. مناسب برای فضاهای کوچک یا موقت

در مکان‌هایی مانند کانکس‌های کارگاهی یا دفاتر فروش موقت، نصب سیستم‌های تهویه پیچیده امکان‌پذیر نیست. فن کویل زمینی بدون پایه بهترین انتخاب برای این محیط‌هاست.

۴. انعطاف‌پذیری در طراحی داخلی

به دلیل عدم نیاز به پایه ثابت، می‌توان فن کویل را در نقاط مختلف فضا قرار داد و حتی در صورت تغییر دکوراسیون یا نقشه داخلی، به‌راحتی موقعیت آن را تغییر داد.

بخش سوم: کاربردهای متداول

۱. کانکس‌های کارگاهی و ساختمانی

۲. نمایشگاه‌ها و غرفه‌های موقت

۳. دفاتر سیار فروش یا مشاوره

۴. فضاهای در حال بازسازی یا تغییر کاربری

۵. مراکز آموزشی یا درمانی موقت

بخش چهارم: مقایسه با سایر مدل‌های فن کویل

فن کویل دیواری: نیازمند نصب دائمی بر روی دیوار است و قابلیت جابه‌جایی ندارد.

فن کویل سقفی: نصب پیچیده‌تری دارد و بیشتر برای فضاهای بزرگ استفاده می‌شود.

فن کویل زمینی پایه‌دار: ثابت است و برخلاف مدل بدون پایه، امکان جابه‌جایی آسان ندارد.

بنابراین، فن کویل زمینی بدون پایه تنها گزینه‌ای است که آزادی عمل بالایی در تغییر محل نصب فراهم می‌آورد.

بخش پنجم: مزایای اقتصادی

کاهش هزینه نصب و راه‌اندازی

عدم نیاز به تغییرات گسترده در ساختمان

امکان استفاده مجدد در پروژه‌های مختلف

مناسب برای شرکت‌ها و سازمان‌هایی که به دفاتر موقت نیاز دارند

فن کویل زمینی بدون پایه، به دلیل انعطاف در جابه‌جایی، هزینه نصب پایین و کاربرد در فضاهای موقت یا قابل تغییر، انتخابی هوشمندانه برای بسیاری از پروژه‌هاست. در بخش دوم مقاله به بررسی جزئیات فنی، مزایای انرژی، تجربه‌های واقعی و راهکارهای انتخاب بهترین مدل خواهیم پرداخت.

شرکت فرااکسیژن به‌عنوان عرضه‌کننده تجهیزات تهویه مطبوع، آماده ارائه مشاوره و تأمین انواع فن کویل زمینی بدون پایه برای پروژه‌های مختلف است. برای استعلام قیمت یا خرید مستقیم کافی است با شماره 09202720270 تماس بگیرید.

مطالعه بیشتر 1404/06/17 269

فن‌کویل دیواری یا سقفی؛ تأثیر نوع نصب بر مصرف موتور

فن‌ کویل به‌عنوان یکی از پرکاربردترین سیستم‌های تهویه مطبوع در ساختمان‌های مدرن، نقشی کلیدی در تأمین سرمایش و گرمایش ایفا می‌کند. انتخاب بین مدل‌های مختلف فن‌کویل، به‌ویژه دیواری و سقفی، همواره یکی از دغدغه‌های طراحان و بهره‌برداران سیستم‌های HVAC بوده است.

یکی از عوامل مهم در این انتخاب، مصرف موتور فن‌کویل است. چرا که نوع نصب و شرایط گردش هوا به‌طور مستقیم بر فشار استاتیکی فن، راندمان موتور و در نهایت مصرف انرژی تأثیر می‌گذارد.

آشنایی با فن کویل دیواری

فن‌کویل دیواری مشابه کولر گازی اسپلیت از نظر نصب است:

روی دیوار داخلی نصب می‌شود.

طراحی آن باریک و زیباست و بیشتر برای فضاهای مسکونی یا اداری کوچک مناسب است.

موتور و فن آن به‌طور مستقیم هوا را از محیط مکش کرده و پس از عبور از کویل، به اتاق می‌دمد.

مزایا

نصب آسان و بدون نیاز به سقف کاذب.

اشغال نکردن فضای کف.

صدای نسبتاً کم.

معایب

محدودیت در دبی هوا (برای فضاهای کوچک طراحی شده).

تأثیرپذیری بیشتر از شرایط دیوار و ارتفاع نصب.

محدودیت در استفاده از فیلترهای حرفه‌ای.

آشنایی با فن‌ کویل سقفی

فن‌کویل سقفی در دو نوع کاستی و توکار نصب می‌شود:

درون سقف کاذب یا به‌صورت نمایان قرار می‌گیرد.

موتور فن معمولاً قدرت بیشتری دارد تا بتواند هوا را در کانال یا فضاهای بزرگ‌تر توزیع کند.

مزایا

توان بالاتر برای تهویه فضاهای متوسط و بزرگ.

امکان استفاده از فیلترهای پیشرفته‌تر.

توزیع یکنواخت‌تر هوا در محیط.

معایب

نیاز به سقف کاذب و فضای نصب مناسب.

هزینه نصب بالاتر.

صدای بیشتر نسبت به مدل دیواری (به‌خصوص در دورهای بالا).

تأثیر نوع نصب بر مصرف موتور

در فن‌کویل دیواری:

مسیر مکش و دمش هوا کوتاه‌تر است.

فشار استاتیکی کمتری به موتور تحمیل می‌شود.

در نتیجه مصرف انرژی موتور کمتر است.

در فن‌کویل سقفی:

به دلیل عبور هوا از کانال یا فشار بیشتر ناشی از موقعیت نصب، موتور نیاز به توان بالاتری دارد.

مصرف انرژی بالاتر اما همراه با راندمان تهویه بهتر.

مقایسه در شرایط واقعی

ساختمان مسکونی کوچک:

فن‌کویل دیواری به دلیل مصرف کمتر موتور و نصب ساده گزینه مناسب‌تری است.

بیمارستان یا دفتر اداری بزرگ:

فن‌کویل سقفی به دلیل توان بالاتر موتور و امکان فیلتراسیون قوی‌تر، کارایی بیشتری دارد.

مطالعه بیشتر 1404/06/16 289

پوشش و نگهداری کویل‌های فن‌کویل در طولانی‌مدت

فن‌کویل‌ها به‌عنوان یکی از پرکاربردترین تجهیزات تهویه مطبوع در ساختمان‌های مسکونی، اداری، تجاری و بیمارستانی شناخته می‌شوند. بخش کلیدی این دستگاه‌ها کویل حرارتی یا سرمایشی است که وظیفه انتقال انرژی بین آب سرد یا گرم و جریان هوای عبوری را برعهده دارد.

با توجه به اینکه فن‌کویل‌ها اغلب به‌طور مداوم کار می‌کنند، سلامت و کارایی کویل‌ها تأثیر مستقیمی بر عملکرد کلی دستگاه و مصرف انرژی ساختمان دارد.

در این مقاله به بررسی اهمیت پوشش‌دهی و نگهداری کویل‌های فن‌کویل در بازه‌های طولانی‌مدت (بیش از ۵ سال) می‌پردازیم.

چرا نگهداری کویل فن‌کویل اهمیت دارد؟

حفظ راندمان انرژی: کویل کثیف یا آسیب‌دیده مانع انتقال حرارت مؤثر می‌شود و راندمان دستگاه کاهش می‌یابد.

افزایش طول عمر دستگاه: نگهداری صحیح مانع از خوردگی و رسوب‌گذاری روی کویل‌ها می‌شود.

کاهش هزینه‌ها: سرویس و شست‌وشوی دوره‌ای ارزان‌تر از تعویض کویل‌های آسیب‌دیده است.

سلامت هوای داخلی: کویل آلوده منبع تجمع گردوغبار، قارچ و باکتری می‌شود و کیفیت هوای داخل را کاهش می‌دهد.

چالش‌های رایج کویل‌ها در طولانی‌مدت

رسوب‌گذاری: به‌ویژه در مناطقی با سختی آب بالا.

خوردگی (Corrosion): ناشی از رطوبت و آلودگی هوا.

کاهش سطح تماس حرارتی: به دلیل تجمع گردوغبار و آلودگی روی پره‌ها.

نشتی در لوله‌ها: در اثر فشار بیش‌ازحد یا خوردگی.

این مشکلات به‌تدریج کارایی دستگاه را پایین آورده و هزینه تعمیرات را افزایش می‌دهد.

نقش پوشش‌دهی (Coating) در افزایش عمر کویل‌ها

یکی از راهکارهای مؤثر برای نگهداری کویل‌های فن‌کویل در طولانی‌مدت، استفاده از پوشش‌های محافظ است.

انواع پوشش‌ها

پوشش اپوکسی (Epoxy Coating):

مقاومت بالا در برابر خوردگی.

مناسب برای مناطق مرطوب یا آلوده.

پوشش پلی‌اورتان (Polyurethane):

مقاومت مکانیکی و شیمیایی بالا.

دوام بیشتر در محیط‌های صنعتی.

پوشش‌های نانو:

فناوری جدیدتر برای جلوگیری از تجمع گردوغبار و قارچ.

کمک به حفظ انتقال حرارت مؤثر.

مزایای پوشش‌دهی

افزایش عمر مفید کویل‌ها تا دو برابر.

کاهش هزینه‌های سرویس و تعویض.

بهبود کیفیت هوای عبوری از دستگاه.

نگهداری دوره‌ای کویل‌ها (۵+ سال)

برای اطمینان از عملکرد طولانی‌مدت کویل‌ها باید برنامه سرویس منظم اجرا شود:

شست‌وشوی منظم (هر ۶ ماه):

استفاده از مواد شوینده مخصوص کویل برای حذف گردوغبار و آلودگی.

بازرسی سالانه:

بررسی وجود نشتی، تغییر رنگ پره‌ها و انسداد احتمالی.

تعویض فیلترها:

فیلتر کثیف باعث می‌شود گردوغبار بیشتری روی کویل‌ها بنشیند.

بازسازی پوشش‌ها:

در صورت فرسایش پوشش، اجرای مجدد آن پس از ۴-۵ سال توصیه می‌شود.

تجربه واقعی

در یک مجتمع اداری در تهران، کویل‌های فن‌کویل پس از ۶ سال استفاده مداوم دچار خوردگی و افت راندمان شدند. پس از اعمال پوشش اپوکسی و اجرای برنامه سرویس منظم:

مصرف انرژی ۱۵٪ کاهش یافت.

کیفیت هوای داخلی بهبود پیدا کرد.

طول عمر کویل‌ها دست‌کم ۵ سال دیگر افزایش یافت.

مطالعه بیشتر 1404/06/16 306

نقش موتور فن‌کویل در بهبود کیفیت هوای داخل و کاهش آلرژی

کیفیت هوای داخل ساختمان (Indoor Air Quality) به‌عنوان یکی از عوامل کلیدی در سلامت انسان شناخته می‌شود. زندگی شهری، افزایش آلودگی هوا، استفاده گسترده از سیستم‌های تهویه مطبوع و زمان طولانی‌تری که افراد در محیط‌های بسته می‌گذرانند، باعث شده کیفیت هوای داخل ساختمان حتی مهم‌تر از کیفیت هوای بیرون باشد.

یکی از تجهیزات مهمی که در ساختمان‌های مسکونی، اداری، تجاری و بیمارستانی برای کنترل دما و تأمین آسایش استفاده می‌شود، فن‌کویل است. این دستگاه علاوه بر سرمایش و گرمایش، نقشی حیاتی در گردش هوا و در نتیجه کیفیت هوای داخل ایفا می‌کند. موتور فن‌کویل، به‌عنوان قلب تپنده این دستگاه، تعیین می‌کند که چه میزان هوا با چه کیفیتی در فضای داخلی توزیع شود.

موتور فن‌کویل و نحوه عملکرد آن

فن‌کویل از سه بخش اصلی تشکیل شده است:

کویل حرارتی یا سرمایشی: آب سرد یا گرم از چیلر یا بویلر وارد کویل می‌شود.

موتور و فن دمنده: موتور، فن را به حرکت درمی‌آورد تا هوا از روی کویل عبور کند و دمای آن تغییر کند.

فیلتر هوا: ذرات معلق و گردوغبار قبل از ورود به کویل و فن توسط فیلتر جذب می‌شوند.

نقش موتور در سیستم

موتور فن‌کویل وظیفه دارد جریان هوای کافی را ایجاد کند.

اگر موتور توانایی لازم نداشته باشد، حجم هوای ورودی به اتاق کاهش می‌یابد و تبادل حرارتی کامل صورت نمی‌گیرد.

موتورهای جدید با قابلیت کنترل دور (مثل BLDC) این امکان را فراهم می‌کنند که جریان هوا متناسب با شرایط محیط تنظیم شود.

به عبارت دیگر، کیفیت هوای داخل وابستگی مستقیمی به عملکرد موتور فن‌کویل دارد.

ارتباط کیفیت هوا با آلرژی‌ها

بسیاری از افراد در محیط‌های داخلی از مشکلاتی مثل:

آبریزش بینی،

عطسه‌های مکرر،

خارش چشم‌ها

یا حتی تنگی نفس رنج می‌برند.

این مشکلات اغلب ناشی از ذرات آلرژی‌زا مثل گردوغبار، ذرات کپک، قارچ‌ها و گرده گیاهان است. اگر این ذرات در فضای داخلی باقی بمانند، شدت آلرژی افزایش می‌یابد.

نقش فن‌کویل در کنترل آلرژی

فن‌کویل با ایجاد جریان هوای مداوم به پاک‌سازی محیط از این ذرات کمک می‌کند.

اگر موتور فن‌کویل ضعیف یا قدیمی باشد، گردش هوا کافی نخواهد بود و ذرات آلرژی‌زا در فضا می‌مانند.

اما اگر موتور قوی و بهینه داشته باشد، هوا به‌طور کامل در گردش خواهد بود و ذرات معلق از طریق فیلترها جذب می‌شوند.

اهمیت فیلتراسیون و نقش موتور در آن

فیلتر فن‌کویل برای حذف ذرات معلق طراحی شده است. اما کارایی این فیلتر به‌شدت به توان موتور وابسته است:

موتور ضعیف: نمی‌تواند جریان کافی برای عبور هوا از فیلتر ایجاد کند، در نتیجه کیفیت فیلتراسیون پایین می‌آید.

موتور قوی و کارآمد: امکان جذب حداکثری ذرات و کاهش آلرژی فراهم می‌شود.

بنابراین، حتی بهترین فیلترها اگر با موتور ناکارآمد ترکیب شوند، نتیجه مطلوبی نخواهند داشت.

فن‌کویل و سلامت ساکنان

تحقیقات نشان می‌دهد که در محیط‌هایی که فن‌کویل‌ها با موتورهای مدرن و سرویس منظم استفاده می‌شوند:

تعداد ذرات معلق در هوا کاهش چشمگیری دارد.

افراد مبتلا به آلرژی یا آسم کمتر دچار حملات تنفسی می‌شوند.

کیفیت خواب و بهره‌وری کاری افزایش می‌یابد.

این موضوع در ساختمان‌های پرجمعیت مثل ادارات و مدارس اهمیت دوچندان دارد. چرا که هرچه جمعیت بیشتر باشد، میزان گردوغبار و عوامل آلرژی‌زا هم بالاتر می‌رود.

مثال واقعی از اهمیت موتور فن‌کویل در کاهش آلرژی

در یک مجتمع مسکونی در تهران، پس از تعویض فن‌کویل‌های قدیمی دارای موتور AC با مدل‌های جدید مجهز به موتور BLDC، نتایج جالبی ثبت شد:

مصرف انرژی واحدها کاهش پیدا کرد.

تعداد شکایات ساکنان درباره خشکی هوا و آلرژی فصلی به‌شدت کاهش یافت.

فیلترها توانستند ذرات معلق بیشتری جذب کنند، چون جریان هوا یکنواخت‌تر و پایدارتر بود.

این تجربه نشان می‌دهد که ارتقای موتور فن‌کویل می‌تواند نه‌تنها از نظر انرژی، بلکه از نظر سلامت عمومی نیز اثرگذار باشد.

مطالعه بیشتر 1404/06/13 326

جدید ترین محصولات

پمپ آب ساختمانی بشقابی دو پروانه یک اسب مدل CB100 مگاپمپ

الکتروموتور BLDCیک سوم اسب کولر آبی کم مصرف الکترومگا

الکتروموتور BLDCیک دوم اسب کولر آبی کم مصرف الکترومگا

پمپ آب ساختمانی بشقابی دو پروانه دو اسب مدل CB210 مگاپمپ

پمپ آب ساختمانی بشقابی دو پروانه یک و نیم اسب مدل CB160 مگاپمپ

چیلر هواخنک مجزا با کمپرسور رفت و برگشتی مدولار برند تهویه

چیلر هواخنک مجزا با کمپرسور اسکرو مدولار برند تهویه

چیلر آب خنک با کمپرسور رفت و برگشتی برند تهویه

جدیدترین ویدیو ها

چند نکته جهت بازدید از نمایشگاه تاسیسات و تهویه مطبوع 1404

رشته ی تحصیلی تهویه مطبوع و بازار کار آن

فن کویل سقفی یا فن کویل زمینی کدام یک بهتر است

فن فوروارد یا فن بکوارد کدام بهتر است

نحوه ی محاسبه افت فشار و میزان هوادهی فن برای ساختمان

کلمات کلیدی

فن کویل انتخاب فن کویل خرید فن کویل ظرفیت فن کویل قیمت فن کویل فن کویل برای سقف بلند مشکل گرمایش برطرف کردن باد گرم کویل نصب فن کویل افت کارایی فن کویل فن کوئل موتور فن کویل فرااکسیژن ترموستات فن کویل کاستی تهویه مطبوع فن کویل فرااکسیژن موتور فن کویل فن کویل فن کویل زمینی فن کویل سقفی فن کویل دیواری عمر کویل الکتروموتور BLDC سیستم تهویه

محبوب ترین محصولات

داغ ترین مطالب

دسته بندی مقالات

فرامقاله | فن کویل

راهنمای انتخاب ظرفیت فن کویل + جدول کامل بر اساس متراژ و عایق‌ بندی

آیا فن‌کوئل برای فضاهای با سقف بلند مناسب است؟

راه‌های برطرف کردن باد سرد فن‌کویل در زمستان

انتخاب کویل مناسب برای فن کویل

۱۰ اشتباه رایج نصب فن‌کوئل که باعث افت کارایی می‌شود

فن‌کویل در ساختمان‌های بلند؛ چالش‌های فشار و طراحی

فن کویل چیست و چگونه کار می‌کند؟

نحوه عملکرد

مزایای استفاده از فن‌کویل

انواع فن‌کویل

چالش‌های خاص در ساختمان‌های بلند

۱. فشار آب در طبقات بالا

۲. افت فشار در لوله‌کشی طولانی

۳. نیاز به طراحی دقیق هیدرولیکی

۴. کنترل یکنواخت دما

بررسی فشار و پمپاژ در سیستم فن‌کویل

رابطه فشار و راندمان فن‌کویل

نقش بوستر پمپ‌ها در جبران افت فشار

مشکلات رایج در طراحی نادرست

پرسش‌های پرتکرار مشتریان درباره فن کویل

پرسش ۱: فن کویل چیست و چه کاربردی دارد؟

پرسش ۲: تفاوت فن کویل با کولر گازی چیست؟

پرسش ۳: آیا فن کویل برای همه فضاها مناسب است؟

پرسش ۴: مصرف برق فن کویل چقدر است؟

پرسش ۵: انواع فن کویل کدام‌اند و چه تفاوتی دارند؟

فن کویل سقفی توکار (کانالی یا کاستی):

فن کویل سقفی روکار:

فن کویل دیواری:

فن کویل زمینی:

آیا فن کویل مناسب فضاهای صنعتی کوچک (مثل آزمایشگاه، اتاق سرور) هست؟

معرفی فن کویل و نحوه کارکرد آن

انواع فن کویل:

مزایای اصلی:

محدودیت‌ها:

مزایا:

محدودیت‌ها:

جریان هوا:

صدا:

رطوبت:

معیارهای انتخاب فن کویل مناسب

آیا نصب فن کویل در کنار فناوری ترموستات هوشمند ضروری است؟

فن کویل چیست و کاربردهای آن

مزایای فن کویل

ترموستات‌های هوشمند و قابلیت‌هایشان

ویژگی‌های ترموستات هوشمند

مزایای استفاده همزمان فن کویل و ترموستات هوشمند

مواردی که نصب همزمان ضروری نیست

نصب فن کویل در پروژه هتل یا آپارتمان لوکس

معرفی فن کویل و کاربرد آن

اهداف مطالعه موردی

چالش‌ها و نیازهای خاص در پروژه‌های لوکس

بررسی دوام فن کویل در مناطق کویری؛ مقاومت در برابر گرد و غبار

۱. شرایط محیطی مناطق کویری

۲. نقش فیلتر هوا در دوام فن کویل

۳. تأثیر گرد و غبار بر موتور فن

۴. تأثیر شرایط آب‌وهوایی بر کویل‌ها

۵. تأثیر دمای بالا بر عملکرد فن کویل

۶. چرا انتخاب فن کویل مناسب در مناطق کویری اهمیت دارد؟

آیا فن کویل کاستی به فضای معماری آسیب می‌زند؟

۱. فن کویل کاستی چیست و انواع آن

۲. مزایای فن کویل کاستی در معماری داخلی

۲.۱ زیبایی و پنهان بودن

۲.۲ توزیع یکنواخت هوا

۲.۳ اشغال نکردن فضای کف یا دیوار

۳. چالش‌های معماری ناشی از فن کویل کاستی

۳.۱ نیاز به سقف کاذب

۳.۲ محدودیت در ارتفاع سقف

۳.۳ تأثیر بر طراحی نورپردازی

۴. اشغال فضای سقف و مدیریت آن

۵. صدای تولیدی فن کویل کاستی

۵.۱ صدای فن و جریان هوا

۵.۲ راهکار کاهش صدا

نکات مهم در انتخاب فیلتر هوا برای فن کویل

۱. نقش فیلتر هوا در فن کویل

۲. انواع فیلترهای هوا در فن کویل

۲.۱ فیلتر آلومینیومی
